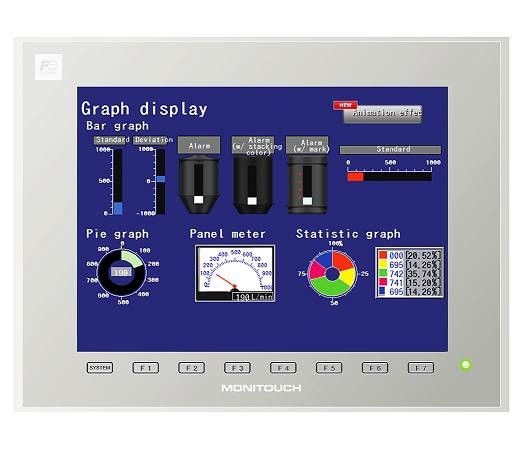

Электроника Hakko (Фудзи электрическим) Monitouch V9100iSD

Изготовитель: Электроника Hakko (Фудзи электрическим)

V9100iSD

Электропитание -

Расклассифицированное напряжение тока: DC 24V

Допустимый ряд напряжения тока: AC: -15%, +10%/DC: ñ10%

Допустимый мгновенный отказ источника питания: AC в пределах 20ms, DC в пределах 1ms

Требование (максимальная оценка): AC: 70VA или меньше DC: 28W или более менее

Сопротивление изоляции -

DC500V 10M или больше

Физическая окружающая среда -

Температура окружающей среды: 0 50øC*1

Окружающая влажность: 85%RH или более менее (без конденсации росы) *1

Высота деятельности: 2 000 метры или более низких

Атмосфера: Не подвергнуться действию коррозионного газа, или проводной пыли

Температура хранения: 10 60øC*1

Влажность хранения: 85%RH или более менее (без конденсации росы) *1

Категория перенапряжения: Категория II

Уровень заражения: Уровень 2

Механические эксплуатационные режимы -

Сопротивление к колебанию: Исполняет с частотой вибрации JIS b 3502 (IEC61131-2): 5 9Hz, пульсируя с: 3.5mm,
9 150Hz, ускорение: 9.8m/s2 (1G), x, y, z: 3 направления (10 раз каждое)

Сопротивление, который нужно сотрясти: Исполняет с ускорением JIS b 3502 (IEC61131-2) пиковым: 147m/s2 (15G), x, y, z:
3 направления, три раза каждое (18 раз в итоге)

Электрические эксплуатационные режимы -

Сопротивление, который нужно зашуметь: Напряжение тока шума: 1,500Vp-p, ширина ИМПа ульс: 1 s, время восхода ИМПа ульс: 1ns

Сопротивление к статической разрядке: Исполняет с IEC61000-4-2, контактом: 6kV, воздух: 8kV

Условия установки -

Зазмеление: Зазмеление сопротивления: Меньше чем 100, разъединение FG/SG

Структура: Фронт - панель: Исполняет с IP66, типом 4X/13 (когда водоустойчивое набивка установлено)
Задняя крышка: Исполняет с IP20
Форма: Одиночный блок, метод установки: Установка панели

Система охлаждения: Естественное воздушное охлаждение

Размеры W*H*D (mm): 303,8? 231,0? 54,0

Вырез панели (mm): 289,0? 216,2 +0.5/-0

Цвет случая: Светлый - серый

Материал: ПК

Память экрана (ОТ) -

64MB

Резервная память (SRAM) -

800KB

Дисплей -

Дисплейное устройство: Цвет LCD TFT

Разрешение: 800? 600

Размер дисплея: 10,4»

Цвета: 16,7 million*3

Осветите контржурным светом: СИД

Осветите жизнь контржурным светом: 70 000 часов

Переключатель касания -

Тип: Сетноой-аналогов фильм сопротивления

Переключатель функции -

Количество: 8

Внешний интерфейс -

Штырь D-подводной лодки 9 (CN1): RS-232C/RS-422/485, асинхронный тип,

Длина данных: 7,8 битов, равенство: даже, нечетный, никакие, остановите бит: 1, 2 бита, скорость передачи информации в бодах: 4800, 9600,

Бит стопа: 1, 2 бита, скорость передачи информации в бодах: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Модульный штырь 8
MJ1/MJ2: RS-232C/RS-422/485 (двухпроводная система), асинхронный тип,
Длина данных: 7,8 битов, равенство: даже, нечетный, никакие, остановите бит: 1, 2 бита, скорость передачи информации в бодах: 4800, 9600,
19200, 38400, 57600, 76800, 115200 bps

Карта SD: Одно гнездо для платы обеспеченное как стандарт

Локальные сети: 1ch,
Скорость передачи информации в бодах: 100Mbps,
10Mbps

Беспроводной LAN -

USB: Тип a, тип мини--B (Ver.2.0)

Ядровый выход: 1ch обеспечило как стандарт

Часы -

Резервный период: 5 лет (температура окружающей среды 25øC)

Точность календаря: Sec зазора ñ90. согласно с месяц (температура окружающей среды 25øC, когда сила не будет поставлена)

Стандарт -

CE marking*5: EN61000-6-2, EN61000-6-4

UL cUL*5: UL508, ANSI/ISA 12.12.01*2

KC: Уступчивый

Поступок радио -

Грузя вес: 10 Kg
