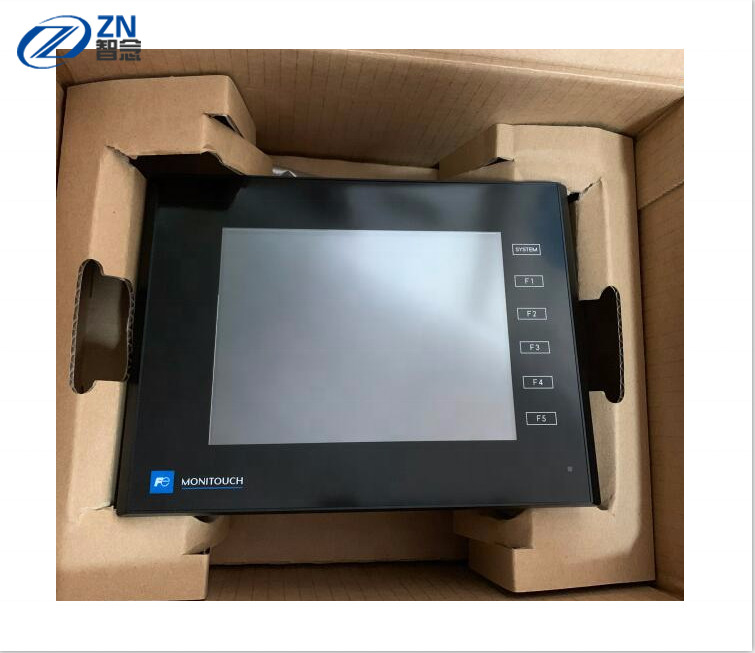

Фудзи электрическое HMI
>
|
| Место происхождения | China/JAPAN |
| Фирменное наименование | FUJI |
| Номер модели | TS2060 |
| TS2060 | TS2060i | ||
|---|---|---|---|
| Электропитание | Расклассифицированное напряжение тока | 24VDC | |
| Допустимый ряд напряжения тока | 24VDC ± 10% | ||
| Допустимый мгновенный отказ источника питания | В пределах 1ms | ||
| Требование (максимальная оценка) | 13W или более менее | ||
| Сопротивление изоляции | Между терминалом DC внешним и FG: 500VDC 10MΩ или больше | ||
| Физическая окружающая среда | Температура окружающей среды | 0 degC | +50 degC *1 | |
| Окружающая влажность | 85%RH или более менее (без конденсации росы) *1 | ||
| Высота деятельности | 2 000 метры или более низких | ||
| Атмосфера | Не подвергнуться действию коррозионного газа, или проводной пыли | ||
| Температура хранения | -10 | 60 degC *1 | ||
| Влажность хранения | 85%RH или более менее (без конденсации росы) *1 | ||
| Категория перенапряжения | Категория II | ||
| Уровень заражения | Уровень 2 | ||
| Механические эксплуатационные режимы | Сопротивление к колебанию | Исполняет с частотой вибрации JIS b 3502 (IEC61131-2): 5-9Hz, пульсируя с: 3.5mm, 9-150Hz, ускорение: 9.8m/s2 (1G), x, y, z: 3 направления (10 раз каждое) | |
| Сопротивление, который нужно сотрясти | Исполняет с ускорением JIS b 3502 (IEC61131-2) пиковым: 147m/s2 (15G), x, y, z: 3 направления, три раза каждое (18 раз в итоге) | ||
| Электрические эксплуатационные режимы | Сопротивление, который нужно зашуметь | Напряжение тока шума: 1,000Vp-p, ширина ИМПа ульс: 1μs, время восхода ИМПа ульс: 1ns | |
| Сопротивление к статической разрядке | Исполняет с IEC61000-4-2, контактом: 6kV, воздух: 8kV | ||
| Условия установки | Зазмеление | Зазмеление сопротивления: Чем 100Ω, разъединение FG/SG | |
| Структура защиты | Фронт - панель: Исполняет с (когда водоустойчивое набивка установлено) задней крышкой IP65: Исполняет с IP20 | ||
| Метод установки | Установка панели | ||
| Система охлаждения | Естественное воздушное охлаждение | ||
| Размеры W*H*D (mm) | 182,5 x 138,8 x 45.8mm | ||
| Вырез панели (mm) | 174,0 (- 0, +0,5) x 131,0 (- 0, +0,5) mm (такие же как V806/V606e) | ||
| Цвет случая | Черный | ||
| Батарея | Тип батарея монетки лития, продолжительность жизни: 5 лет (degC температуры окружающей среды 25) | ||
| Материал | ПК | ||
| TS2060 | TS2060i | ||
|---|---|---|---|
| Память программы экрана (ОТ) | 2.5MB | 10.5MB | |
| Резервная память (SRAM) | 128KB | 512KB | |
| Шрифты хода | N/A | Поддержанный | |
| Дисплей | Дисплейное устройство | Цвет TFT | |
| Разрешение | 320 x 240 | ||
| Размер дисплея | 5,7" (QVGA) | ||
| Цвета | 65 536 цветов (выбор 32K/256/128/monochrome доступного с конфигурацией программного обеспечения.) | ||
| Осветите контржурным светом | СИД | ||
| Осветите продолжительность жизни контржурным светом | 50 000 часов | ||
| Переключатель касания | Тип | Сетноой-аналогов фильм сопротивления | |
| Переключатели функции | Количество переключателей функции | 6 | |
| Внешний интерфейс | Штырь *2 D-подводной лодки 9 | N/A | RS-232C/RS-422/485, асинхронный тип, длина данных: 7, 8 битов, равенство: даже, нечетный, никакие, остановите бит: 1, 2 бита, скорость передачи информации в бодах: 4800, 9600, бит стопа: 1, 2 бита, скорость передачи информации в бодах: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps |
| Модульный штырь 8 (MJ1/MJ2) | RS-232C/RS-422 (4-wire) *3, RS-485 (двухпроводное), асинхронный тип, длина данных: 7,8 битов, равенство: даже, нечетный, никакие, остановите бит: 1, 2 бита, скорость передачи информации в бодах: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 bps *4 | ||
| Карта SD | N/A | 1 слот, как стандарт оборудование (карта SD/SDHC) | |
| Локальные сети | N/A | 1CH, 100Mbps/10Mbps | |
| USB | Тип мини--B (Ver.2.0) | Тип a, тип мини--B (Ver.2.0) | |
| Блок связи | N/A | Поддержанная дворняжка-xx | |
| Часы | Резервный период | 5 лет (degC температуры окружающей среды 25) | |
| Точность календаря | W/ электропитание: sec зазора ±210. согласно с месяц (degC температуры окружающей среды 25) без электропитания: sec зазора ±90. согласно с месяц (degC температуры окружающей среды 25, когда будет использовано резервное батарейное питание.) | ||
| Стандарты | CE | EN61000-6-2, EN61000-6-4 | |
| UL/cUL | UL61010-1, UL61010-2-201 | ||
| KC | Уступчивый | ||
