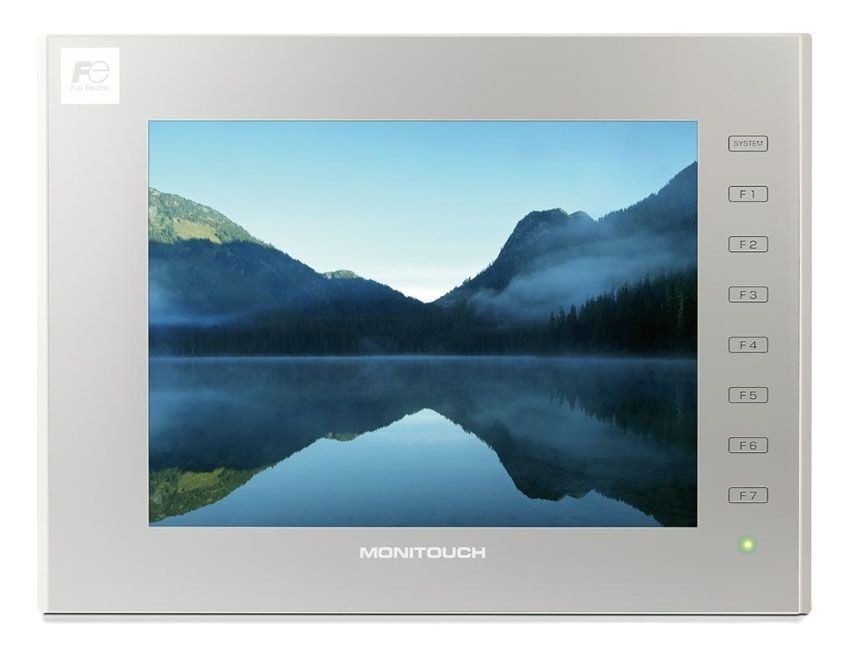

Фудзи электрическое HMI
>
|
| Место происхождения | China/JAPAN |
| Фирменное наименование | FUJI |
| Номер модели | V9150iX |
| V9150iX | ||
|---|---|---|
| Электропитание | Расклассифицированное напряжение тока | 100-240V DC AC/24V |
| Допустимый ряд напряжения тока | AC: -15%, +10%/DC: ±10% | |
| Допустимый мгновенный отказ источника питания | AC в пределах 20ms, DC в пределах 1ms | |
| Требование (максимальная оценка) | AC: 90VA или меньше DC: 40W или более менее | |
| Сопротивление изоляции | DC500V 10MΩ или больше | |
| Физическая окружающая среда | Температура окружающей среды | 0~40℃ *1 |
| Окружающая влажность | 85%RH или более менее (без конденсации росы) *1 | |
| Высота деятельности | 2 000 метры или более низких | |
| Атмосфера | Не подвергнуться действию коррозионного газа, или проводной пыли | |
| Температура хранения | -10~60℃ *1 | |
| Влажность хранения | 85%RH или более менее (без конденсации росы) *1 | |
| Категория перенапряжения | Категория II | |
| Степень загрязнения | Степень загрязнения 2 | |
| Механические эксплуатационные режимы | Сопротивление к колебанию | Исполняет с частотой вибрации JIS b 3502 (IEC61131-2): 5-9Hz, пульсируя с: 3.5mm, 9-150Hz, ускорение: 9.8m/s2 (1G), x, y, z: 3 направления (10 раз каждое) |
| Сопротивление, который нужно сотрясти | Исполняет с ускорением JIS b 3502 (IEC61131-2) пиковым: 147m/s2 (15G), x, y, z: 3 направления, три раза каждое (18 раз в итоге) |
|
| Электрические эксплуатационные режимы | Сопротивление, который нужно зашуметь | Напряжение тока шума: 1,500Vp-p*2, ширина ИМПа ульс: 1μs, время восхода ИМПа ульс: 1ns |
| Сопротивление к статической разрядке | Исполняет с IEC61000-4-2, контактом: 6kV, воздух: 8kV | |
| Условия установки | Зазмеление | Зазмеление сопротивления: Чем 100Ω, FG=SG |
| Структура | Структура защиты: Передний случай: IP66, тип 4X/13 *3 (когда водоустойчивое набивка будет использовано), задний случай: IP20, одиночный блок, метод установки: установка панели | |
| Система охлаждения | Естественное воздушное охлаждение | |
| Размеры W*H*D (mm) | 382.8×312.8×80.8 | |
| Вырез панели (mm) | 369.4×299.4 (+0.5/-0) | |
| Цвет случая | Передний случай: Серебр Задний случай: Светлый - серый |
|
| Материал | Передний случай: Алюминий Задний случай: Смола ПК |
|
| Память экрана (ОТ) | 64MB | |
|---|---|---|
| Резервная память (SRAM) | 800KB | |
| Дисплей | Дисплейное устройство | Цвет LCD TFT |
| Разрешение | 1024×768 | |
| Размер дисплея | 15 ″ | |
| Цвета | 16,7 миллиона *4 | |
| Осветите контржурным светом | СИД | |
| Осветите жизнь контржурным светом | 100 000 часов | |
| Переключатель касания | Тип | Сетноой-аналогов фильм сопротивления |
| Переключатель функции | Количество | 8 |
| Внешний интерфейс | Штырь D-подводной лодки 9 (CN1) | RS-232C/RS-485 (двухпрободное) системы/RS-422 (система 4-wire), Асинхронный тип, длина данных: 7,8 битов, равенство: даже, нечетный, никакие, Бит стопа: 1, 2 бита, скорость передачи информации в бодах: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*5 bps |
| Модульный штырь 8 (MJ1/MJ2) |
RS-232C/RS-485 (двухпрободная система), асинхронный тип, Длина данных: 7,8 битов, равенство: даже, нечетный, никакие, остановите бит: 1, 2 бита, Скорость передачи информации в бодах: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps |
|
| Карта SD | Одно гнездо для платы обеспеченное как стандарт | |
| Локальные сети | 1ch, Скорость передачи информации в бодах: 100Mbps, 10Mbps |
|
| Беспроводной LAN *6 | Исполняет с IEEE802.11b/g/n (2.4GHz) | |
| USB | Тип a, тип мини--B (Ver.2.0) | |
| Ядровый выход | 1ch обеспечило как стандарт | |
| Часы | Резервный период | 5 лет (температура окружающей среды 25°C) |
| Точность календаря | Sec зазора ±90. согласно с месяц (температура окружающей среды 25°C, когда сила не будет поставлена) | |
| Стандарт | Маркировка CE *3 | EN61000-6-2, EN61000-6-4 *7 |
| CUL *3*8 ・ UL | UL61010-1, UL61010-2-201 | |
| KC *7 | Уступчивый | |
| Поступок *6 радио | Япония: TELEC | |
| Классификация стандартное *3*7 | Япония Kaiji Kyokai (NK) Американская контора доставки (ABS) Регистр Ллойд доставки (LR) Det Norske Veritas (DNV) |
