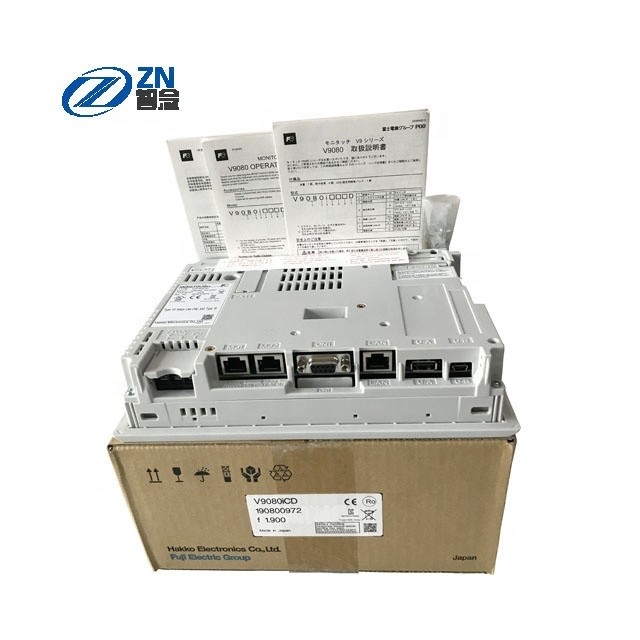

Электрические интерфейсы машины Фудзи Monitouch HMI V9080iCD HAKKO человеческие

Расклассифицированное напряжение тока

DC24V

Допустимый ряд напряжения тока

±10%

Допустимый мгновенный отказ источника питания

в пределах 1ms

Требование (максимальная оценка)

17W или более менее

DC500V 10MΩ или больше

Температура окружающей среды

0~50℃*2

Окружающая влажность

85%RH или более менее (без конденсации росы) *2

Высота деятельности

2 000 метры или более низких

Атмосфера

Не подвергнуться действию коррозионного газа, или проводной пыли

Температура хранения

- 10~60℃*2

Температура хранения

85%RH или более менее (без конденсации росы) *2

Категория перенапряжения

Категория II

Уровень заражения

Уровень 2

Сопротивление к колебанию

Исполняет с частотой вибрации JIS b 3502 (IEC61131-2): 5̃9Hz, пульсируя с: 3.5mm,
9̃150Hz, ускорение: 9.8m/s2 (1G), x, y, z: 3 направления (10 раз каждое)

Сопротивление, который нужно сотрясти

Исполняет с ускорением JIS b 3502 (IEC61131-2) пиковым: 147m/s2 (15G), x, y, z:
3 направления, три раза каждое (18 раз в итоге)

Сопротивление, который нужно зашуметь

Напряжение тока шума: 1,500Vp-p, ширина ИМПа ульс: 1μs, время восхода ИМПа ульс: 1ns

Сопротивление к статической разрядке

Исполняет с IEC61000-4-2, контактом: 6kV, воздух: 8kV

Зазмеление

Зазмеление сопротивления: Чем 100Ω, разъединение FG/SG

Структура

Защитите структуру: Фронт - панель: ТИП 4X NEMA #250 (крытое), ТИП 13*3, соответствующий к IP66
(когда водоустойчивый использовано набивка.), задняя крышка: Совместимый с IP20, формой: Одиночный блок, метод установки: Установка панели

Система охлаждения

Естественное воздушное охлаждение

Размеры W*H*D (mm)

235.0×180.0×48.9

Размеры W*H*D (mm)

220.5×165.5 (+0.5/-0)

Светлый - серый

ПК
