NB3Q

3,5 дюйма, TFT LCD, цвет, 320 точек × 240

NB3Q-TW00B

3,5 дюйма, TFT LCD, цвет, 320 точек × 240, хозяин USB, локальная сеть

NB3Q-TW01B

NB5Q

5,6 дюйма, TFT LCD, цвет, 320 точек × 234

NB5Q-TW00B

5,6 дюйма, TFT LCD, цвет, 320 точек × 234, хозяин USB, локальная сеть

NB5Q-TW01B

NB7W

7 дюймов, TFT LCD, цвет, 800 точек × 480

NB7W-TW00B

7 дюймов, TFT LCD, цвет, 800 точек × 480, хозяин USB, локальная сеть

NB7W-TW01B

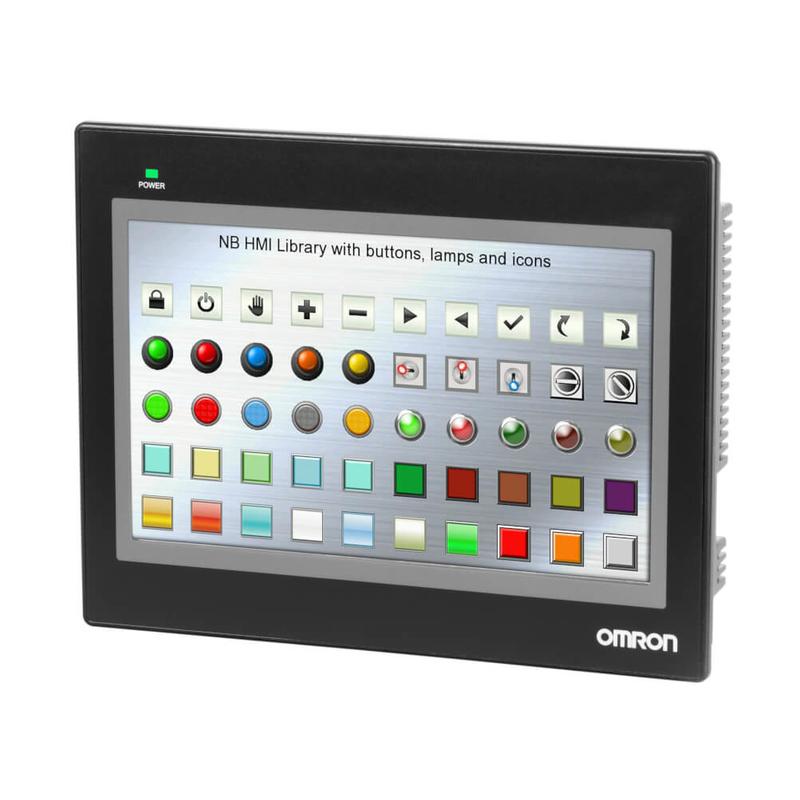

NB10W

10,1 дюйма, TFT LCD, цвет, 800 точек × 480, хозяин USB, локальная сеть

NB10W-TW01B

Соединяясь кабель N.B.-к-PLC

Для N.B. к PLC через RS-232C (CP/CJ/CS), 2m

XW2Z-200T

Для N.B. к PLC через RS-232C (CP/CJ/CS), 5m

XW2Z-500T

Для N.B. к PLC через RS-422A/485, 2m

NB-RSEXT-2M

Программное обеспечение

Поддержанные операционные системы: Windows 10 (трицатидвухразрядный и 64-разрядный вариант) и предыдущие версии Windows.

Загрузка от вебсайта Omron.

N.B.-дизайнер

Листы дисплея защитные

Для NB3Q содержит 5 листов

NB3Q-KBA04

Для NB5Q содержит 5 листов

NB5Q-KBA04

Для NB7W содержит 5 листов

NB7W-KBA04

Для NB10W содержит 5 листов

NB10W-KBA04

Приложение

Кронштейн для серии NT31/NT31C к сериям NB5Q

NB5Q-ATT01

NB3Q

119,0 × (+0.5/−0) 93,0 (+0.5/−0)

NB5Q

172,4 × (+0.5/−0) 131,0 (+0.5/−0)

NB7W

191,0 × (+0.5/−0) 137,0 (+0.5/−0)

NB10W

258,0 × (+0.5/−0) 200,0 (+0.5/−0)

Тип дисплея

3,5 дюйма TFT LCD

5,6 дюйма TFT LCD

7 дюймов TFT LCD

10,1 дюйма TFT LCD

Разрешение дисплея (H×V)

320×240

320×234

800×480

800×480

Количество цветов

65 536

Осветите контржурным светом

СИД

Осветите продолжительность жизни контржурным светом

50 000 часов работая времени на нормальной температуре (25 ° c)

Сенсорная панель

Сетноая-аналогов сопротивляющаяся мембрана, разрешение 1024×1024, жизнь: 1 миллион деятельност касания

Размеры в mm (H×W×D)

103.8×129.8×52.8

142×184×46

148×202×46

210.8×268.8×54.0

Вес

310 g максимальное.

315 g максимальное.

620 g максимальное.

625 g максимальное.

710 g максимальное.

715 g максимальное.

1 545 g максимальное.

Внутренняя память

128MB (включая зона системы)

Интерфейс памяти

−

USB
Память

−

USB
Память

−

USB
Память

USB
Память

Сериал (COM1)

Не изолированное RS-232C/422A/485 (),
Дальность передачи:
15m максимальное (RS-232C),
500m максимальное (RS-422A/485),
Соединитель: Штырь D-подводной лодки 9

RS-232C,
Дальность передачи: 15 m максимальный,
Соединитель: Штырь D-подводной лодки 9

Сериал (COM2)

−

Не изолированное RS-232C/422A/485 (),
Дальность передачи: 15m максимальное (RS-232C),

500m максимальное (RS-422A/485),

Соединитель: Штырь D-подводной лодки 9

Хозяин USB

Эквивалент к высшей скорости USB 2,0, типу a, вывел наружу сила 5V, 150mA

Раб USB

Эквивалент к высшей скорости USB 2,0, типу b, дальности передачи: 5m

Соединение принтера

Поддержка PictBridge

Локальные сети

−

10/100 оснований-T

−

10/100 оснований-T

−

10/100 оснований-T

10/100 оснований-T

Линейное напряжение

20,4 до 27,6 VDC (24 VDC −15 до 15%)

Расход энергии

5 w

9 w

6 w

10 w

7 w

11 w

14 w

Продолжительность жизни батареи

5 лет (на 25 ° c)

Оценка приложения (лицевая сторона)

Передняя часть деятельности: IP65 (доказательство пыли и доказательство потека только от фронта панели)

Полученные стандарты

Директивы EC, KC, cUL508

Оперативная среда

Отсутствие коррозионных газов.

Невосприимчивость шума

Уступчивый с IEC61000-4-4, 2KV (силовой кабель)

Окружающая рабочая температура

0 до 50 ° c

Окружающая работая влажность

RH 10% до 90% (без конденсации)

OMRON

Связь хозяина серии Omron c

Связь хозяина серии Omron CJ/CS

Серия Omron CP

Мицубиси

Мицубиси Q_QnA (порт связи)

Мицубиси FX-485ADP/485BD/422BD (Мульти-станция)

Мицубиси FX0N/1N/2N/3G

Мицубиси FX1S

Мицубиси FX2N-10GM/20GM

Мицубиси FX3U

Серия Мицубиси q (порт C.P.U.)

Мицубиси Q00J (порт C.P.U.)

Мицубиси Q06H

Panasonic

Серия FP

Сименс

Сименс S7-200

Сименс S7-300/400 (переходник ПК сразу)

Ален-Брэдли

(Rockwell)

AB DF1

AB CompactLogix/ControlLogix

Schneider

Schneider Modicon Uni-TelWay

Schneider Twido Modbus RTU

Перепад

Перепад DVP

LG (LS)

Мастер-K Cnet LS

C.P.U. мастера-K LS сразу

Мастер-K Modbus RTU LS

C.P.U. LS XGT сразу

LS XGT Cnet

Автоматизация GE Fanuc

Серия SNP GE Fanuc

GE SNP-X

Modbus

Modbus ASCII

Modbus RTU

Раб Modbus RTU

Modbus RTU удлиняет

Modbus TCP
