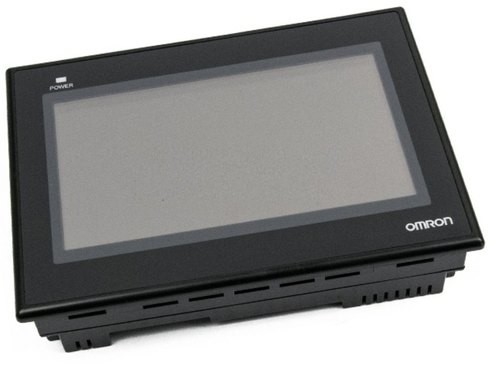

Экран касания Omron HMI
>
|
|
| Место происхождения | China/JAPAN |
| Фирменное наименование | Omron |
| Номер модели | NB7W-TW10B |
Многофункциональное, рентабельное HMI
Особенности сочетания из высококачественные и богатые добавляют вверх для того чтобы дать выдающее значение для HMI в эконом-классе. Программное обеспечение N.B.-дизайнера для создания вашего применения HMI бесплатно и может быть загружено от нашего вебсайта.
|
Название продукта |
Спецификации |
Код заказа |
|---|---|---|
|
NB3Q |
3,5 дюйма, TFT LCD, цвет, 320 точек × 240 |
NB3Q-TW00B |
|
3,5 дюйма, TFT LCD, цвет, 320 точек × 240, хозяин USB, локальная сеть |
NB3Q-TW01B |
|
|
NB5Q |
5,6 дюйма, TFT LCD, цвет, 320 точек × 234 |
NB5Q-TW00B |
|
5,6 дюйма, TFT LCD, цвет, 320 точек × 234, хозяин USB, локальная сеть |
NB5Q-TW01B |
|
|
NB7W |
7 дюймов, TFT LCD, цвет, 800 точек × 480 |
NB7W-TW00B |
|
7 дюймов, TFT LCD, цвет, 800 точек × 480, хозяин USB, локальная сеть |
NB7W-TW01B |
|
|
NB10W |
10,1 дюйма, TFT LCD, цвет, 800 точек × 480, хозяин USB, локальная сеть |
NB10W-TW01B |
|
Деталь продукта |
Спецификации |
Код заказа |
|---|---|---|
|
Соединяясь кабель N.B.-к-PLC |
Для N.B. к PLC через RS-232C (CP/CJ/CS), 2m |
XW2Z-200T |
|
Для N.B. к PLC через RS-232C (CP/CJ/CS), 5m |
XW2Z-500T |
|
|
Для N.B. к PLC через RS-422A/485, 2m |
NB-RSEXT-2M |
|
|
Программное обеспечение |
Поддержанные операционные системы: Windows 10 (трицатидвухразрядный и 64-разрядный вариант) и предыдущие версии Windows. Загрузка от вебсайта Omron. |
N.B.-дизайнер |
|
Листы дисплея защитные |
Для NB3Q содержит 5 листов |
NB3Q-KBA04 |
|
Для NB5Q содержит 5 листов |
NB5Q-KBA04 |
|
|
Для NB7W содержит 5 листов |
NB7W-KBA04 |
|
|
Для NB10W содержит 5 листов |
NB10W-KBA04 |
|
|
Приложение |
Кронштейн для серии NT31/NT31C к сериям NB5Q |
NB5Q-ATT01 |
|
Модель |
Вырез панели (× v mm h) |
|---|---|
|
NB3Q |
119,0 × (+0.5/−0) 93,0 (+0.5/−0) |
|
NB5Q |
172,4 × (+0.5/−0) 131,0 (+0.5/−0) |
|
NB7W |
191,0 × (+0.5/−0) 137,0 (+0.5/−0) |
|
NB10W |
258,0 × (+0.5/−0) 200,0 (+0.5/−0) |
Примечание: Применимая толщина панели: 1,6 до 4,8 mm.
|
Спецификации |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Тип дисплея |
3,5 дюйма TFT LCD |
5,6 дюйма TFT LCD |
7 дюймов TFT LCD |
10,1 дюйма TFT LCD |
|||
|
Разрешение дисплея (H×V) |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
Количество цветов |
65 536 |
||||||
|
Осветите контржурным светом |
СИД |
||||||
|
Осветите продолжительность жизни контржурным светом |
50 000 часов работая времени на нормальной температуре (25 ° c) 1
1. Это расчетное время когда светящая интенсивность уменьшена 50% в СИД на комнатной температуре и влажности. Типичное значение.
|
||||||
|
Сенсорная панель |
Сетноая-аналогов сопротивляющаяся мембрана, разрешение 1024×1024, жизнь: 1 миллион деятельност касания |
||||||
|
Размеры в mm (H×W×D) |
103.8×129.8×52.8 |
142×184×46 |
148×202×46 |
210.8×268.8×54.0 |
|||
|
Вес |
310 g максимальное. |
315 g максимальное. |
620 g максимальное. |
625 g максимальное. |
710 g максимальное. |
715 g максимальное. |
1 545 g максимальное. |
|
Спецификации |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Внутренняя память |
128MB (включая зона системы) |
||||||
|
Интерфейс памяти |
− |
USB |
− |
USB |
− |
USB |
USB |
|
Сериал (COM1) |
Не изолированное RS-232C/422A/485 (), |
RS-232C, |
|||||
|
Сериал (COM2) |
− |
Не изолированное RS-232C/422A/485 (), 500m максимальное (RS-422A/485), Соединитель: Штырь D-подводной лодки 9 |
|||||
|
Хозяин USB |
Эквивалент к высшей скорости USB 2,0, типу a, вывел наружу сила 5V, 150mA |
||||||
|
Раб USB |
Эквивалент к высшей скорости USB 2,0, типу b, дальности передачи: 5m |
||||||
|
Соединение принтера |
Поддержка PictBridge |
||||||
|
Локальные сети |
− |
10/100 оснований-T |
− |
10/100 оснований-T |
− |
10/100 оснований-T |
10/100 оснований-T |
|
Спецификации |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Линейное напряжение |
20,4 до 27,6 VDC (24 VDC −15 до 15%) |
||||||
|
Расход энергии |
5 w |
9 w |
6 w |
10 w |
7 w |
11 w |
14 w |
|
Продолжительность жизни батареи |
5 лет (на 25 ° c) |
||||||
|
Оценка приложения (лицевая сторона) |
Передняя часть деятельности: IP65 (доказательство пыли и доказательство потека только от фронта панели) |
||||||
|
Полученные стандарты |
Директивы EC, KC, cUL508 |
||||||
|
Оперативная среда |
Отсутствие коррозионных газов. |
||||||
|
Невосприимчивость шума |
Уступчивый с IEC61000-4-4, 2KV (силовой кабель) |
||||||
|
Окружающая рабочая температура |
0 до 50 ° c |
||||||
|
Окружающая работая влажность |
RH 10% до 90% (без конденсации) |
||||||
|
Бренд |
Серия |
|---|---|
|
OMRON |
Связь хозяина серии Omron c |
|
Связь хозяина серии Omron CJ/CS |
|
|
Серия Omron CP |
|
|
Мицубиси |
Мицубиси Q_QnA (порт связи) |
|
Мицубиси FX-485ADP/485BD/422BD (Мульти-станция) |
|
|
Мицубиси FX0N/1N/2N/3G |
|
|
Мицубиси FX1S |
|
|
Мицубиси FX2N-10GM/20GM |
|
|
Мицубиси FX3U |
|
|
Серия Мицубиси q (порт C.P.U.) |
|
|
Мицубиси Q00J (порт C.P.U.) |
|
|
Мицубиси Q06H |
|
|
Panasonic |
Серия FP |
|
Сименс |
Сименс S7-200 |
|
Сименс S7-300/400 (переходник ПК сразу) |
|
|
Ален-Брэдли 2
2. AB и GE будут поддержаны версией 1,20 N.B.-дизайнера или высокой.
(Rockwell) |
AB DF1 AB CompactLogix/ControlLogix |
|
Бренд |
Серия |
|---|---|
|
Schneider |
Schneider Modicon Uni-TelWay |
|
Schneider Twido Modbus RTU |
|
|
Перепад |
Перепад DVP |
|
LG (LS) |
Мастер-K Cnet LS |
|
C.P.U. мастера-K LS сразу |
|
|
Мастер-K Modbus RTU LS |
|
|
C.P.U. LS XGT сразу |
|
|
LS XGT Cnet |
|
|
Автоматизация GE Fanuc 1
2. AB и GE будут поддержаны версией 1,20 N.B.-дизайнера или высокой.
|
Серия SNP GE Fanuc GE SNP-X |
|
Modbus |
Modbus ASCII |
|
Modbus RTU |
|
|
Раб Modbus RTU |
|
|
Modbus RTU удлиняет |
|
|
Modbus TCP |
