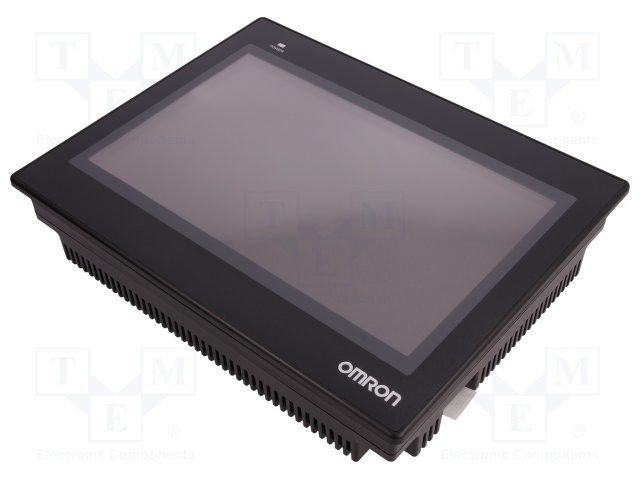

Экран касания Omron HMI
>
|
| Место происхождения | China/JAPAN |
| Фирменное наименование | OMRON |
| Номер модели | NB10W-TW01B |
Особенности сочетания из высококачественные и богатые добавляют вверх для того чтобы дать выдающее значение для HMI в эконом-классе. Программное обеспечение N.B.-дизайнера для создания вашего применения HMI бесплатно и может быть загружено от нашего вебсайта.
HMI
|
Спецификации |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Тип дисплея |
3,5 дюйма TFT LCD |
5,6 дюйма TFT LCD |
7 дюймов TFT LCD |
10,1 дюйма TFT LCD |
|||
|
Разрешение дисплея (H×V) |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
Количество цветов |
65 536 |
||||||
|
Осветите контржурным светом |
СИД |
||||||
|
Осветите продолжительность жизни контржурным светом |
50 000 часов работая времени на нормальной температуре (25 ° c) 1
1. Это расчетное время когда светящая интенсивность уменьшена 50% в СИД на комнатной температуре и влажности. Типичное значение.
|
||||||
|
Сенсорная панель |
Сетноая-аналогов сопротивляющаяся мембрана, разрешение 1024×1024, жизнь: 1 миллион деятельност касания |
||||||
|
Размеры в mm (H×W×D) |
103.8×129.8×52.8 |
142×184×46 |
148×202×46 |
210.8×268.8×54.0 |
|||
|
Вес |
310 g максимальное. |
315 g максимальное. |
620 g максимальное. |
625 g максимальное. |
710 g максимальное. |
715 g максимальное. |
1 545 g максимальное. |
| Спецификации | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWOOB | TWO1B | TWO1B | ||||||||
| Внутренняя память | MB 128 (включая зона системы) | |||||||||||||
| Интерфейс памяти | - | память uSB | Память USB | память uSB | ||||||||||
| Сериал (COM1) | RS-232C1422A485 (не изолированный), Дальность передачи: 15 m максимальный (RS-232C), 500 m максимальный (RS-422A1485), Соединитель: Штырь D-подводной лодки 9 |
RS-232C, Дальность передачи: 15 m максимальный, Соединитель: Штырь D-подводной лодки 9 |
||||||||||||
| Сериал (COM2) | Не изолированное RS-232C1422AJ485 (), Дальность передачи: 15m максимальное (RS-232C), 500 m максимальный (RS-422A485), Штырь Connector.D-Sub 9 |
|||||||||||||
| Хозяин USB | Эквивалент к высшей скорости USB 2,0, типу a, вывел наружу сила 5 v, 150 мам | |||||||||||||
| Раб USB | Эквивалент к высшей скорости uSB 2,0, типу b, дальности передачи: 5m | |||||||||||||
| Соединение принтера | Поддержка PictBridge | |||||||||||||
| Локальные сети | --一 | 10/100 оснований-T | 10/100 оснований-T | 10/100 оснований-T | 10/100 оснований-T | |||||||||
| Генерал | ||||||||||||||
| Спецификации | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWO0B | TWO1B | TWO1B | ||||||||
| Линейное напряжение | 20,4 к 27.6VDC (24VDC-15 до 15%) | |||||||||||||
| расход энергии | 5 w | 9w | 6 w | 1ow | 7 w | 11w | 14w | |||||||
| Продолжительность жизни батареи | 5years (на 25" c) * | |||||||||||||
| Оценка приложения (лицевая сторона) | Передняя часть деятельности: IP65 (доказательство пыли и доказательство потека только от фронта панели) | |||||||||||||
| Полученные стандарты | Директивы EC, KC, cUL508 | |||||||||||||
| Оперативная среда | Отсутствие коррозионных газов. | |||||||||||||
| Невосприимчивость шума | Уступчивый с IEC61000-4-4,2 KV (силовой кабель) | |||||||||||||
| Окружающая рабочая температура | 0 к 50°c | |||||||||||||
| Окружающая работая влажность | RH 10%to 90% (без конденсации) | |||||||||||||
