| Место происхождения | China/JAPAN |
| Фирменное наименование | Mitsubishi |

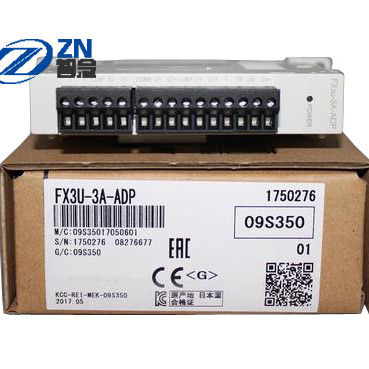

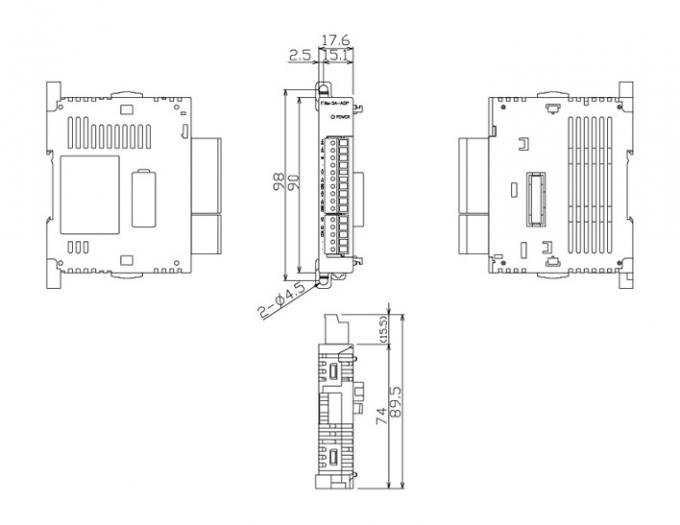

| Номер модели | FX3U-3A-ADP |
Высокоточный сетноой-аналогов переходник вход-выхода с разрешением бита 12 бинарного.
[Особенности]
- Двухтрактный входной сигнал (напряжение тока: DC0 к 10V или настоящее: DC4 к 20mA) и выходу одн-канала (напряжению тока: DC0 к 10V или настоящее: DC4 к 20mA) возможны.
- Входной сигнал для каждого канала. Напряжение тока или настоящий входной сигнал можно определить.
- Данные можно перенести без программы (без преданной инструкции).
[Применение]
- Удобный для преобразовывать входные сигналы ввода аналога к цифровым значениям и цифровым значениям к сигналам аналогового выхода.
| Стандарт соответствия | UL/cUL KC |
|---|
| Ввод аналога | Ряд ввода аналога | Входной сигнал напряжения тока | DC0-10V (сопротивление входа 198.7kΩ) |
|---|---|---|---|
| Настоящий входной сигнал | DC4-20mA (сопротивление входа 250Ω) | ||
| Количество каналов входного сигнала | 2 канала | ||
| Абсолютный максимум входного сигнала | Входной сигнал напряжения тока | -0.5V, + 15V | |
| Настоящий входной сигнал | -2mA, + 30mA | ||
| Входные характеристики | Режим входного сигнала (напряжение тока/настоящий входной сигнал) может быть установил для каждого канала. | ||
| Цифровой данное | 12bit бинарное | ||
| разрешение | Входной сигнал напряжения тока | 2.5mV (10V x 1/4000) | |
| Настоящий входной сигнал | 5μA (16mA x 1/3200) | ||
| Всесторонняя точность | Входной сигнал напряжения тока | ° c ± 5 c ° температуры окружающей среды 25: ± 0,5% (± 50mV) для в натуральную величину 10V ° 0 к 55 c ° c температуры окружающей среды: ± 1,0% (± 100mV) для в натуральную величину 10V |
|
| Настоящий входной сигнал | ° c ± 5 c ° температуры окружающей среды 25: ± 0,5% (± 80μA) для в натуральную величину ° 0 к 55 c ° c температуры окружающей среды 16mA: ± 1,0% (± 160μA) для в натуральную величину 16mA |
||
| A / Время преобразования d | Когда соединяясь программный механизм FX3U/FX3UC | номер 80 μs x каналов входного сигнала используемый + номер 40 μs x используемых каналов выхода (данные уточнены каждый цикл вычисления) | |
| Когда соединяясь программный механизм FX3S/FX3G/FX3GC | номер 90 μs x каналов входного сигнала используемый + номер 50 μs x используемых каналов выхода (данные уточнены каждый цикл вычисления) | ||
| Метод изоляции | Изоляция ・ между сетноыми-аналогов разделом вход-выхода и программным механизмом photocoupler Изоляция ・ между электропитанием привода и сетноым-аналогов разделом вход-выхода конвертером DC/DC Не-изоляция ・ между каждым каналом |
||
| Аналогового выхода | Ряд аналогового выхода | Выход напряжения тока | DC0-10V (внешнее сопротивление нагрузки 5k-1MΩ) |
| Текущий объем производства | DC4 к 20mA (внешнему сопротивлению нагрузки 500Ω или более менее) | ||
| Количество каналов выхода | 1 канал | ||
| Характеристики выхода | Режим выхода (напряжение тока/текущий объем производства) может быть набором. | ||
| Цифровой входной сигнал | 12bit бинарное | ||
| разрешение | Выход напряжения тока | 2.5mV (10V x 1/4000) | |
| Текущий объем производства | 4μA (16mA x 1/4000) | ||
| Всесторонняя точность | Выход напряжения тока | ° c ± 5 c ° температуры окружающей среды 25: ± 0,5% (± 50mV) для в натуральную величину 10V ° 0 к 55 c ° c температуры окружающей среды: ± 1,0% (± 100mV) для в натуральную величину 10V Будет увеличено внешнее сопротивление нагрузки (Rs) более менее чем 5kΩ в таком случае, следующее вычисление. (Повышения 100 mV в 1%.) 47 × 100/(Rs + 47) -0,9 (%) |
|
| Текущий объем производства | ° c ± 5 c ° температуры окружающей среды 25: ± 0,5% (± 80μA) для в натуральную величину ° 0 к 55 c ° c температуры окружающей среды 16mA: ± 1,0% (± 160μA) для в натуральную величину 16mA |
||
| D / Время преобразования | Когда соединяясь программный механизм FX3U/FX3UC | номер 80 μs x каналов входного сигнала используемый + номер 40 μs x используемых каналов выхода (данные уточнены каждый цикл вычисления) | |
| Когда соединяясь программный механизм FX3S/FX3G/FX3GC | номер 90 μs x каналов входного сигнала используемый + номер 50 μs x используемых каналов выхода (данные уточнены каждый цикл вычисления) | ||
| Метод изоляции | Изоляция ・ между сетноыми-аналогов разделом вход-выхода и программным механизмом photocoupler Изоляция ・ между электропитанием привода и сетноым-аналогов разделом вход-выхода конвертером DC/DC Не-изоляция ・ между каждым каналом |
||
| Номер I/o занял пункты | 0 пунктов (не связанных с максимальным числом пунктов меня/o в программном механизме) | ||
| Применимый программный механизм | FX3S, FX3G (Ver.1.20 или позже), FX3U (Ver.2.61 или позже), FX3GC, FX3UC (Ver.2.61 или позже) Необходимо, что подключает FX3S-CNV-ADP с FX3S. Необходимо, что подключает FX3G-CNV-ADP с FX3G. Требовать, что подключает доска расширения с FX3U и FX3UC-32MT-LT (- 2). |
||
| массовый | О 0.1kg | ||
| электропитание | Электропитание привода цепи преобразования | DC24V + 20% -15% Соедините электропитание DC24V с терминальным блоком 90mA и поставьте его. |
|---|---|---|
| Электропитание привода интерфейса | DC5V 20mA Внутренняя сила поставлена от электропитания DC5V основного блока. |
| Температура окружающей среды | 0-55 ・ ・ ・ ・ ・ ℃ во время деятельности -25 | ・ ・ ・ ・ ・ 75 ℃ во время хранения | ||
|---|---|---|---|
| Относительная влажность | ・ ・ ・ ・ ・ ・ RH 5 до 95% (отсутствие конденсации) во время деятельности | ||
| Вибрация устойчивая | Устанавливая рельс DIN | Частота: 10-57Hz | Односторонняя амплитуда: 0.035mm x, y, z 10 раз в каждом направлении (80 минутах в итоге) |
| Частота: 57-150Hz | Ускорение: 4.9m/s 2 x, y, z 10 раз в каждом направлении (80 минутах в итоге) | ||
| Во время сразу установки | Частота: 10-57Hz | Односторонняя амплитуда: 0.075mm x, y, z 10 раз в каждом направлении (80 минутах в итоге) | |
| Частота: 57-150Hz | Ускорение: 9.8m/s 2 x, y, z 10 раз в каждом направлении (80 минутах в итоге) | ||
| Сопротивление удара | 147m / ИМП ульс s 2, времени 11ms действия, синуса и косинуса полуволновой 3 раза в каждом направлении x, y, z | ||
| Сопротивление шума | Основанный на имитаторе шума с напряжением тока шума 1 000 Vp-p, ширина шума μs 1, подъем 1 ns, и период 30 до 100 Hz. | ||
| Выдержите напряжение тока | Между всеми терминалами и заземлительным зажимом: AC500V 1 минута | ||
| Сопротивление изоляции | Между всеми терминалами и заземлительным зажимом: 5MΩ или больше с тестером сопротивления изоляции DC500V | ||
| земля | Зазмеление класса d (заземляя сопротивление: 100Ω или более менее) Зазмеление должно быть предназначенным зазмелением или, который делят зазмелением. |
||
| Атмосфера пользы | Отсутствие въедливого или огнеопасного газа, отсутствие ужасной проводной пыли | ||
| Используемая высота | Его нельзя использовать в окружающей среде где давление 2000 m или более менее и атмосферное давление выше чем атмосферное давление. Он может сломать вниз. |
||
