| Место происхождения | China/JAPAN |
| Фирменное наименование | Mistubishi |

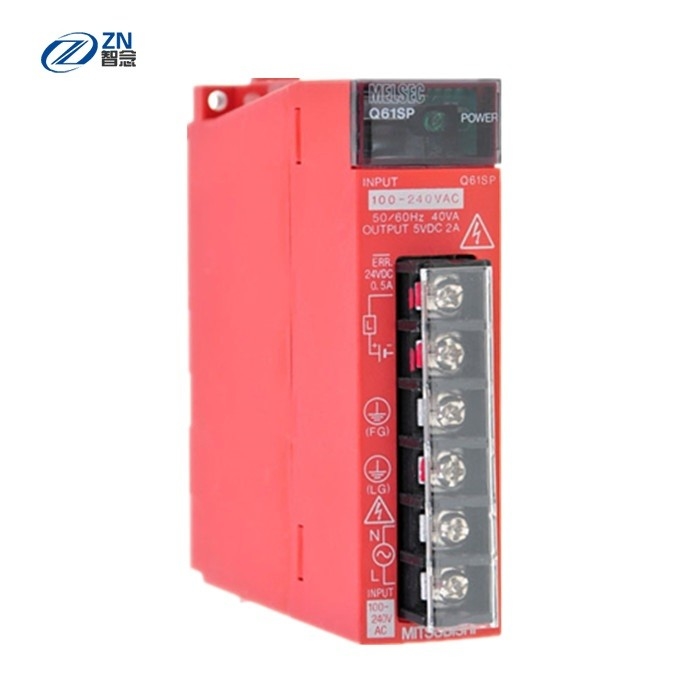

| Номер модели | Q61SP, Q61P Мицубиси |
Тип блок серии MELSEC-Q тонкий электропитания.
Особенности
・ Оно поставляет силу к различным блокам как блок C.P.U. и блок вход-выхода (его необходимо установить на тонком типе основании)
Размеры ・ внешние: (H) 98 mm, (w) 27,4 mm, (d) 104 mm
Вес ・: 0,18 kg
Применения
Электропитание ・ к блоку
| Положение прикрепления к основанию | Тонкий тип слот установки блока электропитания | |
| Совместимое базовое устроиство | SB□ Q3 | |
| Напряжение тока электропитания входного сигнала | AC100-240V (- 15% - + 10%) | |
| Частота входного сигнала | 50 / 60Hz ± 5% | |
| Искажение ввода напряжения | Не позднее 5% | |
| Кажущаяся мощность входного сигнала максимальное | 40VA | |
| Inrush настоящий | 40A в пределах 8ms | |
| Течение требуемой производительности | DC5V | 2A |
| Предохранение от перегрузок по току | DC5V | 2.2A или высокая |
| Предохранение от перенапряжения | DC5V | 5.5-6.5V |
| эффективность | сверх 70 | |
| Позволяемое мгновенное время отказа источника питания | В пределах 20ms | |
| Выдержите напряжение тока | Между серией входного сигнала/LG и серией AC2300V/1min выхода/FG (высотой 0-2000m) | |
| Сопротивление изоляции | Серия входного сигнала/LG и серия выхода/FG, серия входного сигнала и LG, серия выхода и FG: Тестер 10MΩ сопротивления изоляции DC500V или больше | |
| Дисплей деятельности | Дисплей СИД (нормальный: зеленый, анормалный: ) | |
| взрыватель | Встроенный (обмен потребителя не возможный) | |
| Внешний связывая проволокой метод соединения | Блок винта терминальный (винт M3.5) | |
| Внешние размеры | Высота (h) | 98mm |
| Ширина (w) | 27.4mm | |
| Глубина (d) | 104mm | |
| массовый | 0.18kg | |
