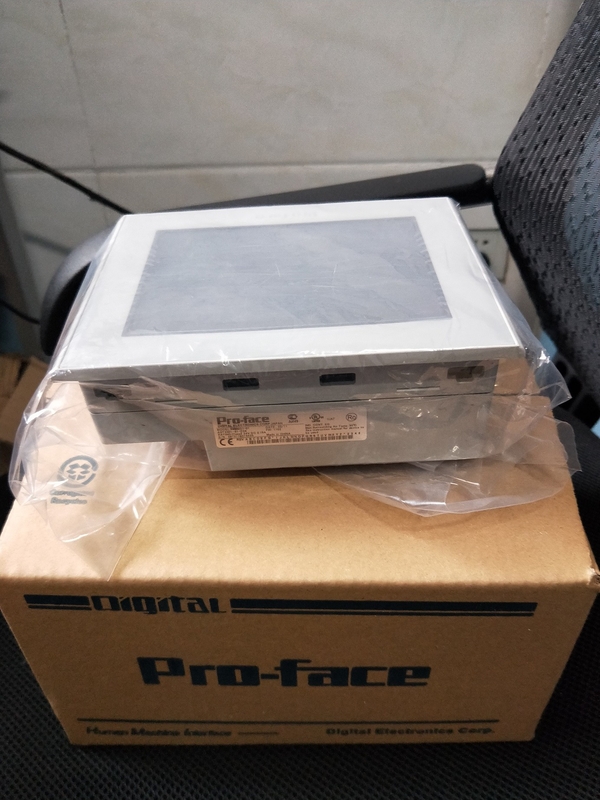

PFXGP4201TADW Proface HMI СИД 7 дюймов освещают экран контржурным светом касания 24 Vdc

PFXGP4201TADW Proface HMI СИД 7 дюймов освещают экран контржурным светом касания 24 Vdc

PFXGP4201TADW Proface HMI СИД 7 дюймов освещают экран контржурным светом касания 24 Vdc

Место происхождения	Китай/Япония
Фирменное наименование	Proface
Номер модели	PFXGP4201TADW

Подробная информация о продукции

Бренд:

Профейс

Условие:

Новый

Время выполнения:

Запас

MOQ:

1

Место происхождения:

Китай/Япония

валюта:

доллар США/юань

Гарантия:

12 месяцев

Грузя термина:

ДХЛ/ТНТ/УПС/ФЕДЕРАЛ ЕХПРЕСС и т. д.

Выделить:

24Vdc Proface HMI

,

СИД освещает экран контржурным светом касания Proface HMI

Условия оплаты и доставки

Количество мин заказа

1 шт.

Цена

USD100-5000/pc

Упаковывая детали

Упаковка коробки

Время доставки

3-5 рабочих дней

Условия оплаты

Т/Т, Вестерн Юнион

Поставка способности

10 шт/в неделю

Описание продукта

PFXGP4201TADW Proface HMI СИД 7 дюймов освещают горячий экран контржурным светом касания продажи

Стандартная информация о продукте

Семья

HMI

Серия

Серия GP4000

Размер

3"

Модель

PFXGP4201TADW

Глобальный код

PFXGP4201TADW

Характеристики продукта

3" аналог DC

Состояние ремонта

- (Ремонтное служба не доступно. Замените на новый блок под гарантией.)

Спецификации дисплея

Тип дисплея

Цвет LCD TFT

Размер дисплея

3,5"

Разрешение

320 x 240 пикселов (QVGA)

Эффективная область показа

W70.56 x H52.92 mm [W2.78 x H2.08 внутри.]

Цвета дисплея

65 536 цвет (отсутствие) мерцания/16 384 цветов (мерцание)

Осветите контржурным светом

Белое СИД (не потребитель меняемый. Когда замена необходима, контакт ваш местный раздатчик.)

Осветите срок службы контржурным светом

50 000 часов. или больше (каждое в работе в непрерывном режиме на °C 25 [°F 77] раньше освещает уменшения контржурным светом яркости до 50%)

Регулирование яркости

8 уровней (отрегулированных с сенсорной панелью или программным обеспечением)

Тип сенсорной панели

Сопротивляющийся фильм (аналог)

Разрешение сенсорной панели

1 024 x 1 024

Продолжительность жизни сенсорной панели

1 000 000 раз или больше

Шрифты языка

Японский: 6 962 (стандарты 1 JIS & 2) (включая 607 характеров не-Кандзи), ANK: 158 (корейца, традиционный китайский, упрощенные китайское, тайский и кириллический можно добавить от установки шрифта редактора экрана. )

Размеры характера

Стандартный шрифт: 8 x 8, 8 x 16, 16 x 16 и 32 x 32 шрифтов пиксела, шрифт хода: 6 до 127 шрифтов пиксела, шрифт изображения: 8 до 72 шрифтов пиксела

Размеры шрифта

Стандартный шрифт: Ширину можно расширить до 8 раз. Высоту можно расширить до 8 раз.*1

8 x 8 точек

чарс 40. x 30 строк

8 x 16 точек

чарс 40. x 15 строк

16 x 16 точек

чарс 20. x 15 строк

32 x 32 точки

чарс 10. x 7 строк

1другиеразмеры шрифтаможнонастроитьспрограммным обеспечениемредактора.

Электротехнические условия

Расклассифицированный ввод напряжения

24 Vdc

Пределы ввода напряжения

19,2 до 28,8 Vdc

Позволяемое падение напряжения тока

госпожа 2 или более менее

Расход энергии

9,6 w или более менее

В-спешка настоящая

30 a или более менее

Невосприимчивость шума

Напряжение тока шума: 1 000 Vp-p
Продолжительность ИМПа ульс: µs 1
Время восхода: 1 ns
(через имитатор шума)

Выносливость напряжения тока

1 000 ВПТ, 20 мам на 1 минута (между терминалом силы и терминалами FG)

Сопротивление изоляции

500 Vdc, 10 MΩ или больше (между терминалом силы и терминалами FG)

Экологические спецификации

Международные нормы бесопасности

Окружая температура воздушной среды

0 до °C 50 [32 до °F 122]

Температура хранения

°C -20 до +60 [- °F 4 до 140]

Окружающая влажность

RH 10 до 90% (температура влажного шарика: °C 39 [°F 102,2] максимальное - отсутствие конденсации)

Влажность хранения

RH 10 до 90% (температура влажного шарика: °C 39 [°F 102,2] максимальное - отсутствие конденсации)

Пыль

0,1 mg/m3 (10-7 oz/ft3) или более менее (непроводящие уровни)

Степень загрязнения

Для пользы в окружающей среде степени загрязнения 2

Коррозионные газы

Освободите коррозионных газов

Воздушное давление (ряд высоты)

800 до hPa 1 114 (2 000 m [6 561 FT] над уровнем моря или более менее)

Сопротивляемость при колебательном движении

IEC/EN 61131-2 уступчивое
5 до 9 Hz одиночной амплитуды 3,5 mm [0,14 внутри.]
9 до 150 Hz зафиксировали ускорение: 9,8 m/s2
X, y, направления z для 10 циклов (приблизительно 100 MIN.)

Сопротивление коммоции

IEC/EN 61131-2 уступчивые 147 m/s2, x, y, направления z для 3 раза

Невосприимчивость электростатической разрядки

Метод разрядки контакта: 6 kV (IEC/EN61000-4-2 уровень 3)

Память

Память применения

Когда используя GP-Pro БЫВШЕЕ:
- Средства массовой информации: ВСПЫШКА EPROM
- Экранное пространство: *Use 8MB экранное пространство когда емкость зоны шрифта потребителя превышена - например, когда использованы шрифт изображения или шрифт изображения.
- Зона шрифта потребителя: 8MB
- Зона программы логики: 132KB (эквивалент до 15 000 шагов) * до 60 000 шагов можно преобразовать в программном обеспечении. Однако, это уменьшает объем памяти применения (для данных по экрана) 1 MB.
- Открытый космос: Никакие

Съемная система: Никакой

Резервная память

Когда используя GP-Pro БЫВШЕЕ:
- Экранное пространство: SRAM 128KB
- Регулируемое сечение: Никакие

Батарея: Перезаряжаемые батарея/вторичная батарея для резервной копии данных часов

Точность часов

±65 sec. /month (отступление на комнатной температуре и силе)*2

2зависящотрабочей температурыивозрастаблока, часымогутотклонитьот-380к+90sec./month. Длясистемгдеэтотуровеньотступленияпроблема, потребительдолженконтролироватьиделатьрегулировкикогда необходимо.

Спецификации интерфейса

Сериал (COM1)

Асинхронная передача: RS-232C, длина данных: 7 или 8 битов, бит стопа: 1 или 2 бита, равенство: Никакие, даже или нечетный, скорость передачи данных: 2 400 до 115 200 bps, соединитель: D-подводная лодка 9 (штепсельная вилка)

Сериал (COM2)

Асинхронная передача: RS-422/485, длина данных: 7 или 8 битов, бит стопа: 1 или 2 бита, равенство: Никакие, даже или нечетный, скорость передачи данных: 2 400 до 115 200 bps, 187 500 bps (MPI), соединитель: Штырь D-подводной лодки 9 (штепсельная вилка)

USB (тип a)

Соответствует USB 2,0 (тип a) x 1
Напряжение тока электропитания: 5 Vdc ± 5%
Течение выхода: 500 мам или
Расстояние связи: 5 m [16,4 FT] или более менее

USB (мини--B)

Соответствует USB 2,0 (мини--B) x 1, расстояние связи: 5 m [16,4 ft] или более менее

Строительные спецификации

Зазмеление

Функциональное зазмеление: Зазмеление сопротивления 100 Ω, 2mmстандарт 2 (AWG 14) или более толстого провод, или ваши стран применимый. (Такие же для терминалов FG и SG)

Охлаждая метод

Естественная циркуляция воздуха

Структура

ТИП 4X/13 NEMA #250 IP65f (на фронте - панель когда как следует установленный в приложение)*3

Внешние размеры

W132 x H106 x D42 mm [W5.2 x H4.17 x D1.65 внутри.]

Размеры выреза панели

W118.5 x H92.5 mm [W4.67 x H3.64 внутри.]
Зона толщины панели: 1,6 до 5 mm [0,06 до 0,2 внутри.]*4

Вес

0,4 kg [0,88 lb] или более менее

3передняя граньблока, установленнаявтвердуюпанель, былииспытаныиспользуяусловиясоответствующиекстандартампоказаннымвспецификации. Даже еслиуровеньблокасопротивлениясоответствующийкэтимстандартам, маслакоторыедолжныне иметьникакоевлияниенаблокемогутпо возможностиповредитьблоку. Этоможетпроизойтивзонахгделюбыеиспаренныемаслаприсутствуют, илигдемаславырезываниянизкойвыкостностипозволеныпридерживатьсяблоканадолгие периодывремени. Еслилистпредохранения отпередней граниблокабудет, которыйслезли, тоэтиусловиямогутпривестиквходумаславблокиотдельныеизмерениязащитыпредложены. Также, еслине-одобренныемаслаприсутствуют, тоономожетпричинитьдеформациюиликорозиюкрышкипередней панелипластиковой. Поэтому, доустановкиблока, уверенподтвердитьтипусловийкоторыебудутвоперативной средеблока. Еслинабивкаустановкииспользованов течение длительного периодавремени, илиеслиблокисвоенабивкаизвлекутсяизпанели, топервоначальныйуровеньзащитынельзягарантировать. Дляподдержанияпервоначальногоуровнязащиты, уверензаменятьнабивкуустановкирегулярно.

4длядопуска размеров, все+1/-0mm[+0.04/-0внутри.]иrвуглеподR3[R0.12внутри.]. Даже еслитолщинастеныустановкивнутрипорекомендованныйряддля«панельотрезаларазмеры», в зависимости отматериаластены, размер, ирасположениеустановкиблокаGPидругихприборов, стенаустановкисмоглосновать. Дляпредотвращениясновать, поверхностьустановкиможетбытьусиленным.

Размеры

Внешние размеры

Размеры выреза панели

Внешние размеры с кабелем
