Место происхождения	China/JAPAN
Фирменное наименование	Omron
Номер модели	CJ1W-SCU32

Деталь		Описание
Название прибора		Блок серийных связей
Классификация		Блок автобуса C.P.U.
Номер модели		CJ1W-SCU22	CJ1W-SCU32	CJ1W-SCU42	CJ1W-SCU21-V1	CJ1W-SCU31-V1	CJ1W-SCU41-V1
Сериал порты	Порт 1	RS-232C	RS-422A/485	RS-422A/485	RS-232C	RS-422A/485	RS-422A/485
Сериал порты	Порт 2	RS-232C	RS-422A/485	RS-232C	RS-232C	RS-422A/485	RS-232C
Протокол	Порт 1	Связь хозяина, макрос протокола, серийное ворот, не- протокол, связь NT, раб Modbus-RTU, loopback тест, или связь хозяина 1:1 можно выбрать для каждого порт. 1, 2			Связь хозяина, макрос протокола, связь NT, или тест loopback могут быть выбранный для каждого порта. Блок Ver. 1,2 или позже также поддерживают серийное ворот, не- протокол, и 1:1 хозяйничают режимы связи. (Примечание: Серийное ворот смогите также быть исполнено в режиме.) *1 макроса протокола Блок Ver. 1,3 или позже также поддерживают режим Modbus-RTU невольничий.
Протокол	Порт 2
Номер mountable Блоки	Блок C.P.U.	Никакие
	Шкаф C.P.U.	Итог до 16 блоков, включая все другое Блоки автобуса C.P.U. Никакой ограничения на устанавливая положении. Однако, если задача внешнего прерывания использована, то блок необходимо установить в одном из следовать слоты на шкафе C.P.U. Блок C.P.U. CJ2H-CPU6 [] - EIP: Слоты 0 до 3 CJ2H-CPU6 [], CJ2M-CPU [] [] или CJ1G/H- Блок C.P.U. C.P.U. [] [] h: Слоты 0 до 4 C.P.U. Unit*4 CJ1M-CPU [] []: Слоты 0 до 2 Не будут начаты задачи внешнего прерывания если блок установлен к любому другому слоту.			Итог до 16 блоков, включая все другие блоки автобуса C.P.U. Отсутствие ограничений на устанавливая положении.
	Расширение Шкаф
Данные обмен с Блок C.P.U.	Ординарность освежать программного обеспечения переключатели и состояние	Размещанный 25 словам 25 слов в зоне блока CIO автобуса C.P.U. (постоянн обмен данными с блоком C.P.U.)
Данные обмен с Блок C.P.U.	Передача от Блок C.P.U. установите система	зоны в СМ блока автобуса C.P.U., каждый серийный порт размещан 10 словам (полным 20 словам). Данные возвращены от блока C.P.U. на следующих временах: Запуск или рестарт Инструкция лестницы: STUP (237) Гаван установки изменяя флаг поворачивают НА (вспомогательная область)
Простая резервная функция		Функцию блока C.P.U. простую резервную можно использовать к подпорке данные по макроса протокола в сериале Блок связей к карте памяти блока C.P.U. Деланные резервную копию данные можно восстановить или сравнить. (Простую резервную функцию можно использовать с блоками C.P.U. CJ1-H и CJ1M только.)
Текущее потребление *3		280mA+x	400mA	360mA+x	280mA+x	380mA	380mA+x
Вес		160g максимальное.	120g максимальное.	140g максимальное.	110g максимальное.	110g максимальное.	110g максимальное.
Общие спецификации		Соответствует общим спецификациям для CJ Serise.

Деталь	Описание
Режим связей	Полу-двухшпиндельный (дуплексный для раб-начатых сообщений)
Одновременный режим	Стартстопная синхронизация (асинхронный режим)
*Скорость передачи информации в бодах 1**	Порт RS-232C и порты RS-422A/485: 1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 bps *2 Начальная установка: 9 600 bps
*Расстояние 1 связей**	Порт RS-232C: 15 m максимальное *3 Порт RS-422A/485: CJ1W-SCU [] 1-V1 500 m максимальный (полная длина кабеля: 500 m максимальный, линии ветвления T-ветви: 10 m максимальный) CJ1W-SCU [] 2 1 200 m максимальный (полная длина кабеля: 1 200 m максимальный, соединения Multidrop возможны. Однако, максимум длина кабеля 500 m если NT-AL001 использовано для соединений RS-422A-485.), то
Конфигурация соединения	Порт RS-232C: 1:1 (1: N (n = 32 блока максимального) возможен используя переходники преобразовывая связи.) Порт RS-422A/485: 1: N (n = 32 блока максимального)
Количество соединенных блоков	32 блока максимального (блока 0 до 31; блок 0 установил для соединения 1:1)
Структура рамки	команды C-режима	Заголовок: @, адрес: (номер блока связи хозяина) 0 до 31 (BCD), данные: код заголовка + текст, код проверки на наличие ошибки: FCS, терминатор: * +CR
Структура рамки	РЕБРА управляют	Заголовок: @, адрес: (номер блока связи хозяина) 0 до 31 (BCD), данные: код заголовка (всегда «FA») + заголовок РЕБЕР + команда РЕБЕР + текст, код проверки на наличие ошибки: FCS, терминатор: * +CR
Коды проверки на наличие ошибки	Вертикальное равенство: Даже, нечетный. или никакие FCS (горизонтальное равенство преобразованное к ASCII)
Подача и поддержка команды	Подача команды	Команды	Содержание
	Главная ЭВМ к Регулятор	команды C-режима	1:1 или 1: Связи n со сразу соединенный Регулятор *4
	Главная ЭВМ к Регулятор	РЕБРА управляют (в протоколе связи хозяина)	1:1 или 1: Связи n со сразу соединенный Регулятор.
	Регулятор, который нужно хозяйничать компьютер	РЕБРА управляют (в протоколе связи хозяина)	Сообщения используя ОТПРАВЛЯЮТ (090), RECV (098), и CMND (490) от блока C.P.U. *5

Деталь			Описание
Пронумеруйте протоколы	20 максимальное.		Смогите быть создано и зарегистрировано с инструментом поддержки протокола (CX-протоколом).
Пронумеруйте последовательности	1 000 максимальное.
В протокол	Количество последовательностей		60 максимальное.
	Количество сообщений		300 максимальное.
	Номер приема матрицы		100 максимальное.
Условие исполнения последовательности			Используя инструкций PMCR блока C.P.U. 260) ((определяя номер последовательности)
Режим связей			Полу-двухшпиндельный или дуплексный
Одновременный режим			Стартстопная синхронизация (асинхронный режим)
*Скорость передачи информации в бодах 1**			Порт RS-232C и порты RS-422A/485: 1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 bps Начальная установка: 9 600 bps *2
*Расстояние 1 связей**			Порт RS-232C: 15 m максимальный. Порт RS-422A/485: CJ1W-SCU [] 1-V1 500 m максимальный (полная длина кабеля: 500 m максимальный, линии ветвления T-ветви: 10 m максимальный) CJ1W-SCU [] 2 1 200 m максимальный (полная длина кабеля: 1 200 m максимальный, соединения Multidrop возможны. Однако, максимальная длина кабеля 500 m если NT-AL001 использовано для соединений RS-422A-485.), то
Конфигурация соединения			Порт RS-232C: 1:1 (1: N (n = 32 блока максимального) возможен используя преобразовывая переходник связи.) Порт RS-422A/485: 1: N (n = 32 блока максимального)
Количество соединенных блоков			32 блока максимального (блока 0 до 31; блок 0 установил для соединения 1:1)
Максимум номер данные обмен слова между Регулятор и протокол макрос функция	Установка операнда		250 слов			Включая слово которое определяет номер слов (1 слово)
	Установка слова связи		500 слов			O1, O2ий, I1, и I2: 500 слов полных
	Сразу установка		500 слов			Максимальное число слов в атрибут данных
Последовательность содержание (шаг общий параметры)	Количество шагов в последовательность		16 максимальное.
	Управление передачи параметры		Подача X-on/X-off, подача RS/CS, управление разделителя, или управление утверждения, и консервная банка управлением модема выберите.
	Уведомление ответа метод (операнд)		Уведомление развертки: Пишет получите данные к памяти I/O во время сканирования блока C.P.U.
			Метод развертки (фиксированный)			Поддержка
			Уведомление прерывания			Не поддержка
			Уведомление прерывания для номера места приема			Не suppprt
	Время контроля во время отправьте/для того чтобы получить обработка		Получите ожидание, получите завершение, или отправьте завершение смогите быть проконтролировано. Устанавливать ряд: 0,01 до 0,99 s, 0,1 до 9,9 s, 1 до 99 s, или 1 до 99 минут
	Установка слова связи		Зона в которой данные обменяны между блоком C.P.U. и блоком серийных связей во время освежать блока связей. 2 области возможны для каждого прибора: Зона для хранить для того чтобы получить данные и зона для хранить отправьте данные. *3
Шаг содержание	Команды		Отправьте только (ОТПРАВИТЬ), получите только для (RECV), отправьте и получите (SEND&RECV), ожидание (ОЖИДАНИЕ), прием ясность буфера (ПРИТОК), ER-ON (ОТКРЫТОЕ), или ER-OFF (КОНЕЦ)
	Счетчик повторения		1 к 255 раз
	Отсчет повторенной попытки		0 до 9 (только когда команда SEND&RECV)
	Отправьте время ожидания		0,01 до 0,99 s, 0,1 до 9,9 s, 1 до 99 s, или 1 до 99 минут (Только когда команда ОТПРАВЬТЕ или SEND&RECV)
	С или без ответ пишет (операнд)		Когда получите обработку завершает (когда получите данные хранит в области определенной внутри 4-ый операнд (260) инструкций) PMCR, ли или не хранить полученные сообщения смогите быть выбрано.
	Затем обрабатывающ		Когда шаг кончался нормально, конец (завершенная последовательность), затем (продолжать к но. следующего шага), Переход (пойдите к определенному но. шага), или прекращени прекращение (прервите шаг и прекратите эту последовательность) смогите быть выбрано.
	Обработка ошибки		Когда шаг кончался ненормально, конец, следующий, переход, или прекращени прекращение можно выбрать.
	Отправьте сообщение		Данные отправленные в определенный адрес когда команда ОТПРАВЛЯЕТ или SEND&RECV.			Состоит из заголовка, адреса, длины, данных, код проверки на наличие ошибки, и терминатор.
	Получите сообщение		Данные отправленные от определенного адреса когда команда RECV или SEND&RECV.
	Матрица приема		Когда команда RECV или SEND&RECV, устанавливает предположенный получите сообщения (15 максимальное), и переключатели к следующий обрабатывая согласовывать к сообщению получил.			Определяет получите сообщения и следующее обработка для каждого из но. случаев 00 к но. 15. случаев максимума 16, один случай установленный как «другое» в получите сообщения (в дополнение к набору получите сообщения).
Сообщение блок содержание	Заголовок и терминатор данные атрибуты	Константа	Данные по ASCII, шестнадцатиричные данные, или код контроля
	Данные атрибуты адреса и данные внутри отправьте получите сообщения	Константа	Данные по ASCII, шестнадцатиричные данные, или код контроля (с адресом, никакой код контроля не возможен)
		Переменная	Отсутствие преобразования, преобразования к данным по ASCII, или преобразования к шестнадцатиричным данным (прочитанные/пишут направление можно определить)
			Обозначение метод	(X, Y) X: Исполнительный адрес (где прочитайте от, или где написанный к) Y: Размер данных (1 до 1 000) *4
			X	Слово обозначение	Слово прочитало (Память I/O отправить данные)	Определите используя 3-ий операнд Инструкция PMCR (260).	Установленный ведущий адрес + n (линейное выражение + b, включая повторение счетчик n, также возможный для N.)
						Определите используя связь слово.
						Память I/O сразу обозначение
					Слово пишет (получите данные к памяти I/O)	Определите используя 4-ый операнд Инструкция PMCR (260).
						Определите используя связь слово.
						Память I/O сразу обозначение
				Непредсказуемый человек	*	Любые данные или адрес можно получить (только внутри получите сообщения)
				Счетчик повторения	N
			Y	Линейное выражение включая повторение счетчик	aN+b	a: 0 до 1000; b: 1 до 1000 N: Повторите встречное значение
				Непредсказуемый человек	*	Смогите быть получено независимо от длины (только внутри получите сообщения)
				Обозначение слова	Слово прочитало (Память I/O отправить данные)	Определите используя 3-ий операнд Инструкция PMCR (260).	Установленный ведущий адрес + n (линейное выражение + b, включая повторение счетчик n, также возможный для N.)
						Определите используя связь слово.
						Память I/O сразу обозначение
	Коды проверки на наличие ошибки		LRC, LRC2, CRC-CCITT, CRC-16, СУММУ, SUM1, и SUM2 можно высчитать.
	Максимальная длина отправьте/для того чтобы получить сообщения		1 000 байт. (Длина a максимальная между 200 и 1 000 байтами может быть установленной в настроенной области.)
	Максимальное число атрибуты данных зарегистрированный в одном сообщение		96 атрибутов *5
	Максимальное число напишите атрибуты данных зарегистрированный в одном сообщение		30 атрибутов *6
*Функция 7 трассировки**			Итог до 1 700 байт (характеров) данных по полосы времени можно следовать внутри отправляет и получает сообщения. Изменения к но. шага и сигналам управления как RS и CS можно также следовать.

Деталь	Описание
Источник преобразования	РЕБРА управляют (полученный через сеть (включая РЕБРА связи хозяина) или автобус C.P.U.)
Функции преобразования	Полученная команда РЕБЕР отправленная в порт блока серийный преобразована согласно коду команды РЕБЕР следующим образом: наговор 2803: Заголовок РЕБРА, который извлекли и преобразованные к команде Compo-Way/F. наговор 2804: Заголовок РЕБРА, который извлекли и преобразованные к команде Modbus-RTU. наговор 2805: Заголовок РЕБРА, который извлекли и преобразованные к команде Modbus-ASCII. Преобразованная команда отправлена в серийный порт. Когда полученная команда РЕБЕР отправлена в блок (потребител-определенный код команды РЕБЕР), команда РЕБЕР заключенный в заголовок и терминатор связи хозяина.
Преобразованный формат	CompoWay/F управляет Modbus-RTU управляет Modbus-ASCII управляет Команды РЕБЕР связи хозяина
Позволенный сериал режим связей	Серийный режим ворот или режим макроса протокола
Queuing функции	До 5 команд РЕБЕР можно преобразовать и после этого queued для обработки.
Макрос протокола обработка исполнения	Когда команда РЕБЕР получена во время исполнения макроса протокола, серийное ворот исполнено используя прерывание между шагами в последовательность связей. Если следующий шаг для того чтобы ПОЛУЧИТЬ команду, то серийное ворот не будет исполнено до следующего шага. Для других условий, прерывание исполнено немедленно. *1
Перерыв ответа контроль	Время проконтролировано от когда сообщение преобразовано в определенный протокол используя серийное ворот до тех пор пока ответ не получен (в серийном режиме ворот или режиме макроса протокола). Дефолт: 5 s (устанавливая ряд: 0,1 до 25,5 s) *2
Отправьте перерыв начала контроль	Время проконтролировано от когда команда РЕБЕР получена до тех пор пока она не преобразована в определенный протокол и начала быть отправленным (в режиме макроса протокола только). Дефолт: 5 s (устанавливая ряд: 0,1 до 25,5 s) *3
Отправьте задержку	Время может быть установленным от когда сообщение преобразовано в другой протокол используя серийное преобразование ворот до тех пор пока данные фактически не отправлены. (Серийный режим макроса ворот или протокола) Дефолт: 0 s (устанавливая ряд: 0,01 до 300,00 s)

Деталь	Описание
Режим	Режим *1 Modbus-RTU невольничий
Скорость передачи информации в бодах	1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 bps *2 Дефолт: 19 200 bps
Длина данных	8 битов
Равенство	Нечетный, даже, или никакие Дефолт: Даже
Биты стопа	Нечетный или положительная четность: 1 бит Отсутствие равенства: 2 бита
Адрес устанавливая ряд	1 до 247 (широковещание: 0)
Формат рамки	Невольничий адрес: 1 байт Код функции: 1 байт Данные: 0 до 252 байт Код CRC: 2 байта

Код функции (шестнадцатеричная система счисления)	Функция	Имя Modbus
1	Читает множественные биты от CIO, работы, удерживания, или вспомогательной зоны памяти I/O.	Прочитанные катушки
2	Читает множественные биты от зоны CIO памяти I/O.	Прочитанные дискретные входные сигналы
3	Читает множественные слова от зоны в СМ или EM памяти I/O.	Прочитанные регистры удержания
4	Читает множественные слова от CIO, работы, удерживания, или вспомогательной зоны памяти I/O.	Прочитанные регистры входного сигнала
5	Пишет бит в памяти I/O.	Напишите одиночную катушку
6	Пишет слово в зоне в СМ или EM памяти I/O.	Напишите одиночный регистр
8	Исполняет тест echoback.	Диагностика
0F	Пишет множественные биты в памяти I/O.	Напишите множественные катушки
10	Пишет множественные слова в зоне в СМ или EM памяти I/O.	Напишите множественные регистры

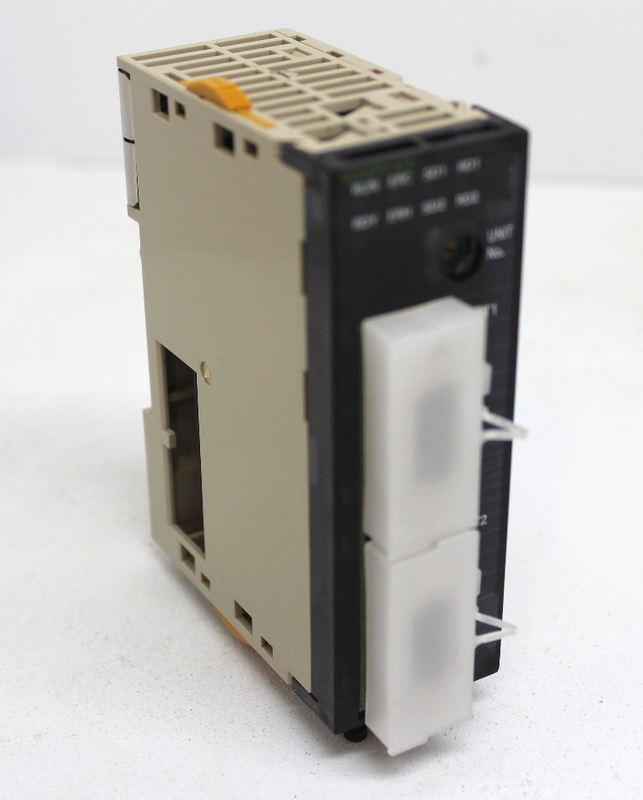

Первоначальный блок CJ1W-SCU32 серийной связи PLC CJ1W Omron

PLC CJ1W Omron блока серийной связи

Первоначальный PLC CJ1W Omron

CJ1W-SCU32

Блок RS-422A/485 серийных связей Omron CJ1W-SCU32

Спецификации протокола

Спецификации связи хозяина

Спецификации функции макроса протокола

Серийные спецификации ворот

спецификации Не-протокола

Спецификации Modbus-RTU

Поддержанные команды
