| Место происхождения | China/JAPAN |
| Фирменное наименование | Omron |

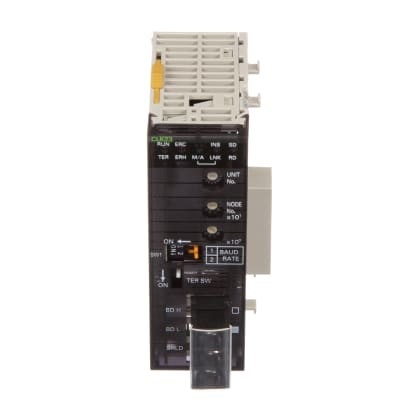

| Номер модели | CJ1W-CLK23 |
• Крупнотоннажные каналы передачи данных легко достиганы без программирования простого путем устанавливать таблицы канала передачи данных.
• До 20 000 *1 отправляют/получают слова могут быть установленными в узел для блоков (до 62 000 слов для доск).
• Каналы передачи данных можно выполнить с до 4 000 словами *2 в узел пока обеспечивающ совпадение данных.
• Устанавливаемые пользователем таблицы канала передачи данных можно изменить пока каналы передачи данных работают. *3
• Ошибки для всей системы могут быть проконтролированы путем использование программного обеспечения поддержки диагноза ошибки и разнообразие флагов состояния.
*1. поддержал для версия 1,2 блока или последнее.
*2. CJ1W-CLK23 и 3G8F7-CLK [] 3 поддержаны.
*3. поддержал для CJ1W-CLK23, 3G8F7-CLK [] 3, и моделей кончаясь с «- V1».
| Детали | Спецификации |
|---|---|
| Модель | CJ1W-CLK23 3G8F7-CLK23-E CJ1W-CLK21-V1 *1 3G8F7-CLK21-EV1 *1 |
| Тип | Связанный проволокой (защищаемый кабель пары) |
| Метод связей | N: Метод знак внимания-автобуса n |
| Код | Код Манчестера |
| Модуляция | Код основной полосы |
| Синхронизация | Синхронизация флага (соответствует рамкам HDLC) |
| Формат пути передачи | Метод Multidrop (тип автобуса) |
| Скорость передачи | Следующие максимальные дальности передачи в зависимости от скорости передачи. 2 Mbits/s: 500 m 1 Mbits/s: 800 m 500 kbits/s: 1 km |
| Максимальная передача расстояние |
|
| Максимальное расстояние узлы |
Не определенный. (Максимальная дальность передачи необходимо удовлетворять для всей системы.) |
| Средство | Определенный защищаемый кабель извив-пар 2 провода сигнала, один экран |
| Метод соединения узла | PLC: Соединение с терминальным блоком Компьютер: Соединение используя особенный (поставленный) соединитель |
| Максимальное число узлов | 32 или 62 узла *2 *3 |
| Применимое программирование Приборы |
CX-интегратор в CX-Одн, CX-сеть в CX-программисте *3, и программируя консоль |
| Функции связей | Каналы передачи данных и обслуживание через сообщения |
| Количество слов канала передачи данных | Отправьте слова в узел: 4 000 слов максимальных (CJ1W-CLK [] 3), 1 000 слов максимальных (все другие блоки) Количество отправляет/для того чтобы получить слова в узел: 12 000 слов максимальных (пре--Ver. 1.2) 20 000 слов максимальных (блок Ver. 1,2 или последние) Общее количество отправляет слова в сеть: 62 000 слов максимальных. |
| Зоны канала передачи данных | PLC: Сдержанные области (зона CIO, рабочая зона, зона связи *4), память данных (DM), выдвинутый компьютер зоны в СМ (EM): Память события FinsGateway |
| Длина сообщения | 2 012 байта максимальный (включая заголовок) |
| Функции RAS | Провождать голосование функция узла резервная Функция самодиагностирования (оборудование проверяя на запуске) Тест Echoback и тест передачи (используя команду РЕБЕР) Таймер сторожевого пса Функция учета ошибок |
| Контроль над ошибками | Проверка кода Манчестера Проверка CRC (CCITT x16 +X12 +X5 +1) |
| Деталь | Спецификации |
|---|---|
| Модель | CJ1W-CLK23 CJ1W-CLK21-V1 * |
| Применимый PLC | Все блоки C.P.U. CJ-серий |
| Количество mountable блоков | 8 максимальное. |
| Место установки | Установите на Backplane C.P.U. или Backplane расширения (расклассифицированные как блок автобуса C.P.U.). |
| Место хранения параметров сети и вручную установите таблицы канала передачи данных |
Единственная поверхность автобуса системы (в зоне параметра блока C.P.U.). |
| Место хранения таблиц маршрутизации | Зона параметра блока C.P.U. |
| Вес | 110 g |
| Текущее потребление: 5 v в PLC | 0,35 a |
