PLC CJ1W Omron
>
|
|
| Место происхождения | China/JAPAN |
| Фирменное наименование | Omron |

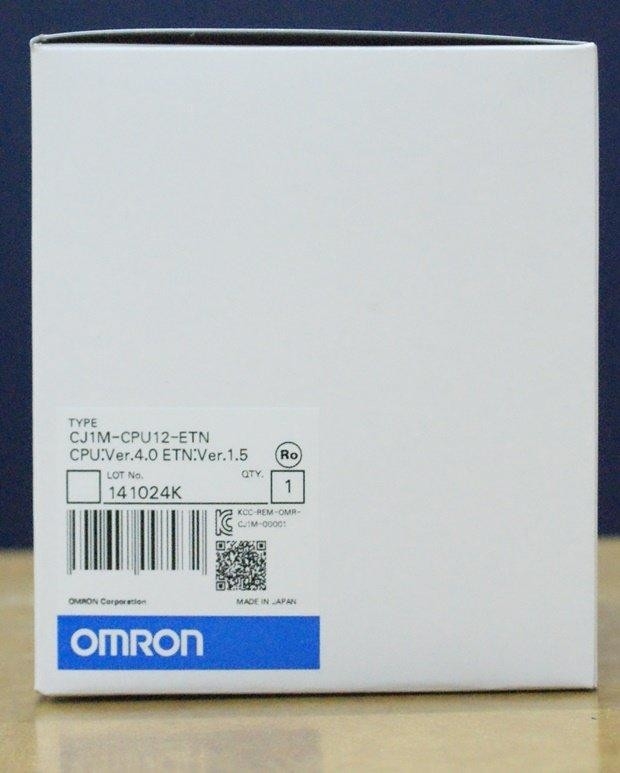

| Номер модели | CJ1M-CPU12-ETN |
• Компактное × 90 размеры 65 mm (× d h) первый класс в индустрии.
• Блок C.P.U. CJ-серий SYSMAC с функциональностью блока локальных сетей.
• Элемент C.P.U. функциональный имеет такую же функциональность как CJ1M-CPU11/12/13. Включает эффективное использование применений наследия.
• Высокоемкий MB до 128 карт памяти можно установить, и использовать к подпорке установки программы и системы, или данные по клиента журнала.
• Большой набор инструкций может поддержать разнообразные применения. 4 типа программирования поддержаны (лестница, составленный текст, последовательные диаграммы функции, и списки инструкции), с приблизительно 400 инструкциями и 800 изменениями инструкции.
• Эти блоки C.P.U. CJ-серий поддерживают составленное программирование используя блоки функции, которые могут улучшить ресурсы программы развития клиента.
• Различные функции защиты обеспечивают улучшенную безопасность для защиты ценных ресурсов и свойства программного обеспечения.
• Блоки C.P.U. совместимы с CX-Одн интегрировали пакет инструмента. Информацию для каждого компонента можно соединить, и данные по системы можно интегрировать в одну базу данных. Программное обеспечение может снабдить полную поддержку от установок PLC запуск сети.
последнее обновление: 24-ое сентября 2012
| Деталь | Спецификации | |||
|---|---|---|---|---|
| Метод контроля | Хранят программа | |||
| Метод управлением I/O | Циклическая развертка и немедленная обработка оба возможные. | |||
| Языки программирования | Логика лестницы (LD), последовательные диаграммы функции (SFC), составленный текст (ST), и Мнемоника. |
|||
| Режим обработки C.P.U. | Нормальный режим или периферийный обслуживая режим приоритета | |||
| Длина инструкции | 1 до 7 шагов в инструкцию | |||
| Инструкции лестницы | Приблизительно 400 (коды функции 3-digit) | |||
| Исполнение время |
Основные инструкции | 0,10 μs MIN. | ||
| Особенный инструкции |
0,15 μs MIN. | |||
| Надземное время | CJ1M-CPU12-ETN/CPU13-ETN: 0,5 госпожи MIN. CJ1M-CPU11-ETN: 0,7 госпожи MIN. |
|||
| Метод соединения блока | Отсутствие Backplane: Блоки соединились сразу друг к другу. | |||
| Способ установки | След DIN (установка винта не возможная) | |||
| Максимальное число connectable блоки |
Итог 19 блоков, включая 9 блоков на шкафе C.P.U. и 10 блоков на одном расширении Шкаф. (Встроенный порт сети стандарта Ethernet на блоке C.P.U. необходимо размещать к слоты 0, и сосчитанный как один блок.) |
|||
| Максимальное число расширения Шкафы |
CJ1M-CPU13-ETN: 1 максимальное (блок управления I/O необходим на шкафе C.P.U. и интерфейсный блок I/O необходим на шкафе расширения.) CJ1M-CPU11-ETN/12-ETN: Расширение не возможно. |
|||
| Количество задач | 288 (циклические задачи: 32, задачи прерывания: 256) С блоками C.P.U. CJ1-H или CJ1M, задачи прерывания можно определить как циклические задачи вызванные дополнительные циклические задачи. Включая эти, до 288 циклических задач можно использовать. Циклические задачи исполнены каждый цикл и проконтролированы с TKON (820) и 821) инструкция TKOF (. Примечание 1. Следующие 4 типа задач прерывания поддержаны. Примечание 2. Задачи прерывания выключения: 1 максимальное. Запланированные задачи прерывания: 2 максимальное. Задачи прерывания I/O: 32 максимальное. Задачи внешнего прерывания: 256 максимальное. |
|||
| Типы прерывания | Запланированные прерывания: Прерывания произвели одновременно запланированный блоками C.P.U. встроенный таймер. Прерывания I/O: Прерывания от блоков входного сигнала прерывания. Прерывания выключения (см. примечание): Исполненные прерывания когда сила блоков C.P.U. поворачивает. Внешние прерывания I/O: Прерывания от особенных блоков блоков I/O или автобуса C.P.U. Примечание: Не поддержанный когда блок электропитания CJ1W-PD022 будет установлен. |
|||
| Вызывать подпрограммы от больше чем одна задача |
Поддержанный (вызвал глобальные подпрограммы). | |||
| CIO (I/O ядра) Зона |
Зона I/O | 2 560: CIO 000000 к CIO 015915 (160 слов от CIO 0000 к CIO 0159) Установку первого слова можно изменить от дефолта (CIO 0000) так, что CIO 0000 к CIO 0999 можно использовать. Биты I/O размещаны к основным блокам I/O. |
Зона CIO смогите быть использовано как биты работы если биты не использованный как показанный здесь. |
|
| Зона связи | 3 200 (200 слов): CIO 10000 к CIO 119915 (слова CIO 1000 CIO 1199) Биты связи использованы для каналов передачи данных и размещаны к блокам внутри Системы связи регулятора. |
|||
| Единственная поверхность автобуса C.P.U. | 6 400 (400 слов): CIO 150000 к CIO 189915 (слова CIO 1500 CIO 1899) Биты блока автобуса C.P.U. хранят работая состояние блоков автобуса C.P.U. (25 слов в блок, 16 блоков максимальных) |
|||
| Особенный блок I/O Зона |
15 360 (960 слов): CIO 200000 к CIO 295915 (слова CIO 2000 к CIO 2959) Особенные биты блока I/O размещаны к особенным блокам I/O. (10 слов в блок, 96 блоков максимальных) |
|||
| Серийная связь PLC Зона (C.P.U. CJ1M Блоки единственные) |
1 440 (90 слов): CIO 310000 к CIO 318915 (слова CIO 3100 CIO 3189) |
|||
| Зона DeviceNet | 9 600 (600 слов): CIO 320000 к CIO 379915 (слова CIO 3200 CIO 3799) Биты DeviceNet размещаны к рабам для блока DeviceNet удаленного Связи I/O когда мастерская функция будет использована с зафиксированный распределения. |
|||
| Фиксированная установка 1 распределения | Выходы: CIO 3200 к CIO 3263 Входные сигналы: CIO 3300 к CIO 3363 |
|||
| Фиксированная установка 2 распределения | Выходы: CIO 3400 к CIO 3463 Входные сигналы: CIO 3500 к CIO 3563 |
|||
| Фиксированная установка 3 распределения | Выходы: CIO 3600 к CIO 3663 Входные сигналы: CIO 3700 к CIO 3763 |
|||
| Следующие слова размещаны к мастерской функции даже когда блок DeviceNet использован как раб. |
||||
| Фиксированная установка 1 распределения | Выходы: CIO 3370 (раб, который нужно управлять) Входные сигналы: CIO 3270 (мастер, который нужно надрываться) |
|||
| Фиксированная установка 2 распределения | Выходы: CIO 3570 (раб, который нужно управлять) Входные сигналы: CIO 3470 (мастер, который нужно надрываться) |
|||
| Фиксированная установка 3 распределения | Выходы: CIO 3770 (раб, который нужно управлять) Входные сигналы: CIO 3670 (мастер, который нужно надрываться) |
|||
| Внутренняя зона I/O | 4 800 битов (300 слов): CIO 120000 к CIO 149915 (слова CIO 1200 к CIO 1499) 37 504 (2 344 слова): CIO 380000 к CIO 614315 (3800 CIO 6143 слов CIO) Эти биты в зоне CIO использованы как биты работы в программировании, который нужно контролировать выполнение программы. Их нельзя использовать для внешнего I/O. |
|||
| Рабочая зона | 8 192 бита (512 слова): W00000 к W51115 (W000 к W511) Контролирует программы только. (I/O от внешних терминалов I/O не возможен.) Примечание: При использовании битов работы в программировании, используйте биты в рабочей зоне сперва перед использованием битов от других областей. |
|||
| Зона ожидания | 8 192 бита (512 слова): H00000 к H51115 (H000 к H511) держа биты использованы к контролируйте исполнение программы, и поддерживайте их ВКЛЮЧЕНО-ВЫКЛЮЧЕНО состояние когда PLC повернут или работающий режим изменен. Примечание: Слова зоны ожидания блока функции размещаны от H512 к H1535. Эти слова можно использовать только для зоны примера блока функции (внутренне размещанное регулируемое сечение). |
|||
| Вспомогательная область | Прочитанный только: 7 168 битов (448 слов): A00000 к A44715 (словам A000 к A447) Прочитанный, что/написало: 8 192 бита (512 слова): A44800 к A95915 (словам A448 к A959) Вспомогательные биты размещанные специфические функции. |
|||
| Временная область | 16 битов (TR0 к TR15) Временные биты использованы временно для того чтобы хранить ВКЛЮЧЕНО-ВЫКЛЮЧЕНО условия исполнения на ветви программы. |
|||
| Зона таймера | 4 096: T0000 к T4095 (используемому для таймеров единственных) | |||
| Встречная область | 4 096: C0000 к C4095 (используемому для счетчиков единственных) | |||
| DM зоны | 32 Kwords: D00000 к D32767 Использованный как общецелевое место для данных для данных по чтения и сочинительства в блоках слова (16 биты). Слова в зоне в СМ поддерживать их состояние когда PLC будет повернут или работающий режим изменен. Внутренняя особенная зона в СМ блока I/O: D20000 к D29599 (100 блокам × 96 слов) Использованный для того чтобы установить параметры для особенных блоков I/O. Зона в СМ блока автобуса C.P.U.: D30000 к D31599 (100 блокам × 16 слов) Использованный для того чтобы установить параметры для блоков автобуса C.P.U. |
|||
| Зона EM | Никакие | |||
| Индексируйте регистры | IR0 к IR15 Адреса памяти PLC магазина для косвенный адресовать. Индексируйте регистры смогите быть использовано независимо в каждой задаче. Один регистр 32 бита (2 слова). Устанавливать для использования регистров индекса или независимого в каждой задаче или, который нужно делить их между задачами. |
|||
| Зона флага задачи | 32 (TK0000 к TK0031) Флаги задачи доступные только для чтения флаги которые ДАЛЬШЕ когда соответствуя циклическая задача исполнительный и С когда соответствуя задача не исполнительна или в положении боевой готовности состояние. |
|||
| Память трассировки | 4 000 слов (данные по трассировки: 31 бит, 6 слов) | |||
| Память файла | Карты памяти: Компактные карты флэш-памяти можно использовать (формат MS-DOS). Карты памяти OMRON можно использовать. |
|||
| Функция Specifi- катионы |
Постоянн цикл время |
1 до госпоже 32 000 (блок: 1 госпожа) | ||
| Время цикла контроль |
Возможный (блок останавливает работать если цикл слишком длинен):, то 10 до госпоже 40 000 (блок: 10 госпожа) |
|||
| Освежать I/O | Циклический освежать, немедленный освежать, освежая IORF (097). Примечание: ORF (097) освежает биты I/O размещанные к основным блокам I/O и особенному I/O Блоки. |
|||
| Время экстренныйого выпуска освежать для C.P.U. Блоки автобуса |
Каналы передачи данных для I/O блоков связи регулятора удаленного для блоков DeviceNet, и другое особенный освежать для блоков автобуса C.P.U. выполнен на следующих временах: I/O освежает период и когда I/O БЛОКА АВТОБУСА C.P.U. ОСВЕЖАЕТ (DLNK (226)) инструкция исполнена. |
|||
| Удерживание памяти I/O при изменении работающие режимы |
Зависит от ВКЛЮЧЕНО-ВЫКЛЮЧЕНО состояния бита владением IOM во вспомогательной области. | |||
| Нагрузка | Все выходы на блоках вывода можно повернуть когда блок C.P.U. работает внутри Режим БЕГА, МОНИТОРА, или ПРОГРАММЫ. |
|||
| Таймер/счетчик PV освежите метод |
BCD или бинарное (CX-программист Ver. 3,0 или высокая). | |||
| Ответ входного сигнала установка времени |
Константы времени могут быть установили для входных сигналов от основных блоков I/O. Константу времени можно увеличить для уменьшения влияния шума и тараторить или оно можно уменьшить для того чтобы обнаружить более короткие ИМПы ульс на входных сигналах. |
|||
| Установка режима на включение питания |
Возможный. Примечание: По умолчанию, блок C.P.U. начнет в, который ПОБЕЖАЛИ режиме если программируя консоль не соединенный. |
|||
| Флэш-память (CJ1-H и CJ1M Блоки C.P.U. единственные) |
Данные по зоны программы для пользователя и параметра (например, PLC настроил) всегда деланы резервную копию автоматически во флэш-памяти. (автоматическая резервная копия и восстановление.) Блоки C.P.U. с версией 3,0 блока или позже только: При загрузке проектов от CX-программиста Ver. 5,0 или высокая, таблица символа файлы (включая имена символа CX-программиста, комментарии I/O), файлы комментария (Комментарии ранга CX-программиста, другие комментарии), и файлы индекса программы (CX Хранятся имена раздела программиста, комментарии раздела, или комментарии программы) в памяти комментария в пределах флэш-памяти. |
|||
| Карта памяти функции |
Автоматически читающ программы (autoboot) от карта памяти когда сила повернута ДАЛЬШЕ. |
Возможный. | ||
| Замена программы во время деятельности PLC |
Возможный. | |||
| Формат в котором данные сохраненный в карте памяти |
Программа для пользователя: Установка PLC формата программного файла и другие параметры: Память I/O формата архива данных: Данные формат файла (бинарный формат), формат текста, или формат CSV |
|||
| Функции для что Прочитанная карта памяти/пишет поддержал |
Инструкции программы для пользователя, приборы программирования (включая CX-программист и программирование Консоли), компьютеры связи хозяина, управление области AR биты, легкая резервная операция |
|||
| Опиловка | Данные по карты памяти и зону EM (выдвинутой памяти данных) можно обращаться как файлы. |
|||
| Отладка | Комплект управления/переустановленный, дифференциальный контроль, запланированный следовать данных (, каждый цикл, или когда исполнена инструкция), вычерчивание ошибки инструкции, храня положение генерация ошибки когда ошибка программы произойдет. |
|||
| Онлайн редактирование | Программы для пользователя можно переписывать в блоках программ-блока когда блок C.P.U. внутри Режим МОНИТОРА или ПРОГРАММЫ. Эта функция не доступна для зон компоновки программного блока. С CX-программистом, больше чем один блок программы можно редактировать на этих же время. |
|||
| Программа защита |
Переписывайте защиту: Установите используя глубокий переключатель. Защита от копирования: Пароль установил используя CX-программиста или программируя консоли. |
|||
| Проверка на наличие ошибки | Определяемые пользователем ошибки (т.е., потребитель может определить фатальные ошибки и не-смертоносные ошибки) 269) инструкций FPD (можно использовать для проверки времени выполнения и логики каждый блок программирования. Примечание: Инструкции FAL и FALS можно использовать с C.P.U. CJ1-H и CJ1M Блоки для того чтобы сымитировать ошибки. |
|||
| Учет ошибок | До 20 ошибок хранятся в учете ошибок. Информация включает код ошибки, детали ошибки, и время ошибка произошли. Примечание: Блок C.P.U. CJ1M может быть установил так, что определяемые пользователем ошибки FAL не будут храниться в учете ошибок. |
|||
| Сериал сообщения |
Встроенный периферийный порт: Прибор программирования (включая программируя консоль) соединения, связи хозяина, связи NT, серийное ворот (мастер CompoWay/F) Встроенный порт RS-232C: Прибор программирования (исключая программируя консоли) соединения, связи хозяина, связи не-протокола, связи NT, Modbus-RTU Невольничье, серийное ворот (мастер CompoWay/F или мастер Modbus) |
|||
| Блок серийных связей (проданный отдельно): Макросы протокола, связи хозяина, NT Связи |
||||
| Часы | Обеспеченный на всех моделях. Точность: |
|||
| Температура окружающей среды | Ежемесячная ошибка | |||
| 55°C | минута -3,5 к минуте +0,5 | |||
| 25°C | минута -1,5 к минуте +1,5 | |||
| 0°C | -3 минута к минуте +1 | |||
| Примечание: Использованный для того чтобы хранить время когда сила повернута ДАЛЬШЕ и когда ошибки происходят. | ||||
| Выключение время обнаружения |
Блок электропитания AC: госпожа 10 до 25 (не фиксированная) Блок PD025 электропитания DC: госпожа 2 до 5; PD022: госпожа 2 до 10 |
|||
| Выключение задержка обнаружения время |
госпожа 0 до 10 (определяемая пользователем, дефолт: 0 госпож) Примечание: Не поддержанный когда блок электропитания CJ1W-PD022 будет установлен. |
|||
| Предохранение от памяти | Держат области: Удержание битов, содержания памяти данных и выдвинутой памяти данных, и состояние флагов завершения счетчика и наличных значений. Примечание: Если владением IOM во вспомогательной области включен, то, и установка PLC набор к поддерживайте состояние IOM сдержанное владением когда сила к PLC повернута ДАЛЬШЕ, содержание зоны CIO, рабочей зоны, части вспомогательной области, таймера Флаг и PVs завершения, регистры индекса, и регистры данных будут сохранены для до 20 дней. |
|||
| Отправка команды к a Связь хозяина компьютер |
Командам РЕБЕР можно отправить в компьютер соединенный через систему связи хозяина путем исполнять инструкции связей системы от PLC. |
|||
| Удаленный программирование и контроль |
Связи связи хозяина можно использовать для удаленного программирования и удаленный контролировать через сеть системы или локальных сетей связи регулятора. |
|||
| Связывать через уровни сети |
Удаленные программирование и контроль от программного обеспечения поддержки и сообщения РЕБЕР сообщения можно выполнить через различные уровни сети, даже для разные виды сети. Пре--Ver. 2,0: 3 уровня Версия 2,0 или последнее: 8 уровней для сетей связи и локальных сетей регулятора (см. примечание.), 3 уровня для других сетей. Примечание: Связывать через 8 уровней, CX-интегратор или CX-сеть внутри Версию 4,0 программиста или высокую необходимо использовать для того чтобы установить таблицы маршрутизации. |
|||
| Хранить комментарии в блоке C.P.U. |
Комментарии I/O можно хранить как файлы таблицы в карте памяти, файл символа EM память, или память комментария (см. примечание). Примечание: Память комментария поддержана на версия 5,0 CX-программиста или высокая и блоки C.P.U. CS/CJ-series с версией 3,0 блока или позже только. |
|||
| Проверка программы | Проверки программы выполнены в начале деятельности для деталей как нет Инструкция КОНЦА и ошибки инструкции. CX-программиста можно также использовать к программам проверки. |
|||
| Выход контроля сигналы |
ПОБЕЖАЛИ выход: Внутренние контакты повернут ДАЛЬШЕ (близкий) пока блок C.P.U. работать (CJ1W-PA205R). |
|||
| Время работы от батарей | Батарея установила для блоков C.P.U. CJ1M: CJ1W-BAT01 | |||
| Само-диагностики | Ошибки C.P.U. (таймер сторожевого пса), автобус I/O ошибки, ошибки памяти, и ошибки батареи. | |||
| Другие функции | Хранение номера силы времен было прервано. (Сохраненный в A514.) | |||
