Спецификация:

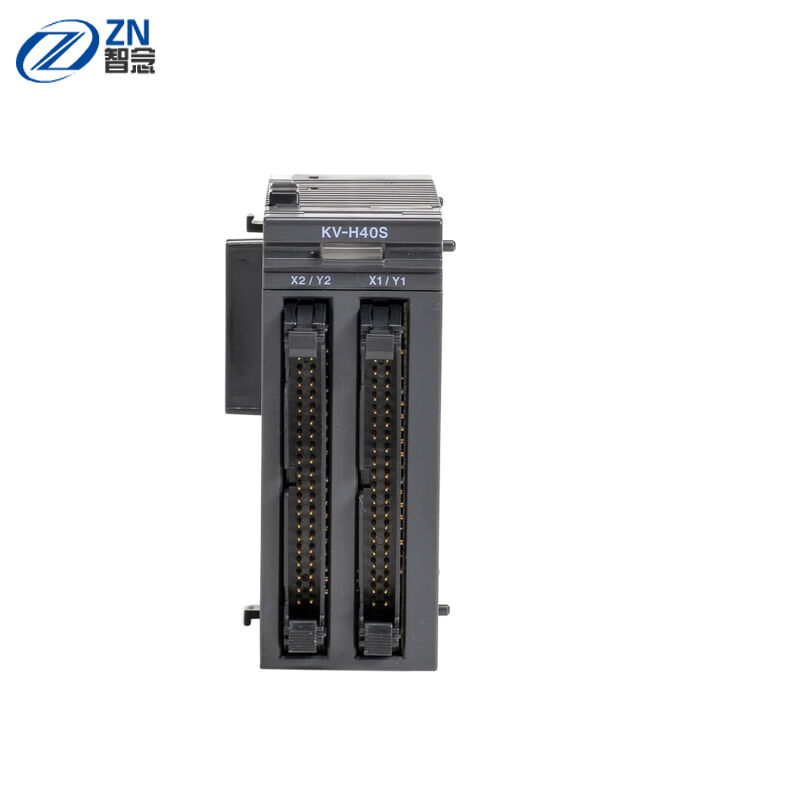

| Модель | КВ-Н40С | |||
| Тип | Блок позиционирования | |||
| Контрольный период | Управление позиционированием (PTP: точка-точка) (независимая, прямолинейная интерполяция) Управление скоростью (независимое), управление скоростью и управление позиционированием (независимое) |
|||
| Количество осей управления | 4 оси/единица, независимые 4 оси Интерполяция от 2 до 4 осей (прямая линия) | |||
| Подключаемые модули ЦП | КВ-8000/7500/7300/5500/5000/3000 | |||
| Время начала | Независимая работа: 1,5 мс, операция прямой интерполяции: 1,8 мс | |||
| Контроль позиционирования | Диапазон настройки положения | ±99 999 999 (импульс, мм, градус) Инкрементный, абсолютный Диапазон регулирования координат (от -2 147 483 648 до 2 147 483 647) | ||
| Скорость ускорения/замедления | от 1 до 65 000 (п/с/мс, мм/с/мс, град/с/мс) (Однако, если установлено значение 65 000, ускорение/замедление применяется немедленно.) Период управления: 2 мс |
|||
| Количество очков | 200 точек/ось | |||
| Режим ускорения/замедления | Прямая, синус. | |||
| Контроль скорости | Диапазон инструкций скорости | от 1 до 1 000 000 имп./с | ||
| Состояние импульсного выхода | Выход дифференциального линейного драйвера (переключение между 1 и 2 импульсами) | |||
| Резервное копирование памяти | Флэш-ПЗУ | |||
| Другие функции | Функция тестового режима, функция остановки прерывания датчика, непрерывное действие, контроль вращения при приближении | |||
| Внутреннее потребление тока | 130 мА или меньше | |||
| Масса | Прибл. 200 г | |||
