Технические характеристики:
Тип |

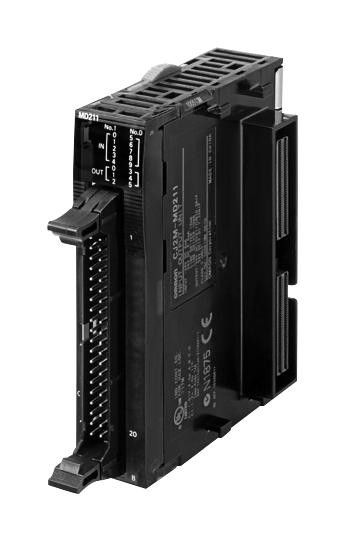

Модуль импульсного ввода/вывода (I/O) |
Тип крепления |
Устанавливается слева от процессора CJ2M. |
Зависимости |
CJ2M-CPU11, CJ2M-CPU12, CJ2M-CPU13, CJ2M-CPU14, CJ2M-CPU15, CJ2M-CPU31, CJ2M-CPU32, CJ2M-CPU33, CJ2M-CPU34, CJ2M-CPU35 |
Аксессуары |
Подсоедините блок импульсных выходов CJ2M-MD211/212 к сервоприводу SmartStep2 с помощью кабеля сервореле XW2Z-100J-A33, двухосевого релейного блока сервопривода XW2B-40J6-9A и соединительного кабеля XW2Z-100J-B34 SmartStep2.}XW2B-20J6-8A, XW2B-40J6-9A, XW2Z-100J-A33, XW2Z-100J-B31, XW2Z-200J-B31, XW2Z-100J-B32, XW2Z-100J-B32, XW2Z-100K, XW2Z-150K, XW2Z-200K, XW2Z-300K, XW2Z-500K, CP1W-CIF01, CP1W-CIF11, CP1W-CIF12 {Подключите блок импульсных выходов CJ2M-MD211/212 к сервоприводу G5 с помощью кабеля реле сервопривода XW2Z-100J-A33, XW2B- Двухосевой серворелейный блок 40J6-9A и соединительный кабель XW2Z-100J-B31 серии G5. |
Специальная функция |
Два входа энкодера и два импульсных выхода отрицательный-положительный-отрицательный (NPN) |
Руководство |
W486 |
Тип разъема |
1 х МИЛ |
Тип входа энкодера |
Линейный драйвер |
Входное напряжение энкодера постоянного тока |
24 В |
Цифровые входы |
10 |
Тип цифрового входа |
Отрицательный-положительный-отрицательный (NPN) |
Цифровые выходы |
6 |
Тип цифрового выхода |
Отрицательный-положительный-отрицательный (NPN) |
Количество осей |
2 |
Позиция [Макс.] |
±2 147 483 647 |
Высокоскоростной счетчик |
Да |
Руководство по настройке |
Подсоедините блок импульсных выходов CJ2M-MD211/212 к сервоприводу G5 с помощью кабеля сервореле XW2Z-100J-A33, двухосевого блока сервореле XW2B-40J6-9A и соединительного кабеля XW2Z-100J-B31 серии G5.Подключите CJ2M-MD21x к сервоприводу SmartStep2 с помощью кабеля сервореле XW2Z-100J-A33, двухосевого релейного блока сервопривода XW2B-40J6-9A и соединительного кабеля XW2Z-100J-B32 SmartStep2.Подсоедините CJ2M-MD21x к двум устаревшим сервоприводам SmartStep серии A с помощью кабеля сервореле XW2Z-100J-A26, двухосевого блока сервореле XW2B-40J6-9A и соединительного кабеля XW2Z-100J-B5 SmartStep серии A. |
Входы энкодера |
10 |
Входное напряжение постоянного тока |
от 5 до 24 В |
Входная частота [макс.] |
100 кБ/с |
Выходная частота [макс.] |
100 кБ/с |
Потребляемый ток при 5 В постоянного тока |
0,08 А |
Выходное напряжение постоянного тока |
от 5 до 24 В |
Ширина модуля |
31 мм |
