PLC NX Omron
>
|
| Место происхождения | CHINA/JAPAN |
| Фирменное наименование | Omron |

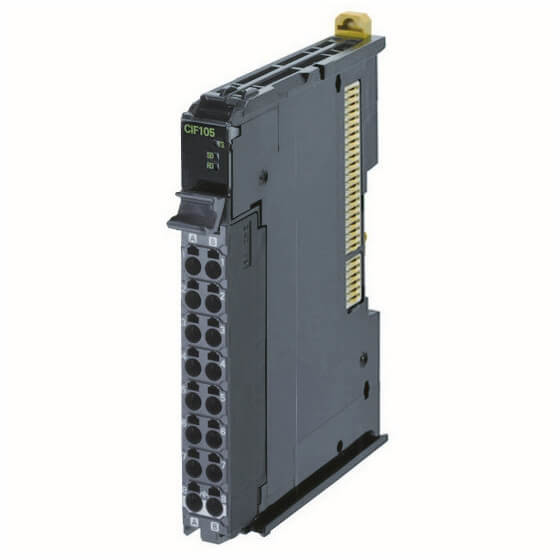

| Номер модели | NX-CIF105 |
• Ширина всего 12 мм экономит место в шкафу.
• Доступны три модели с одним портом RS-422A/485, одним портом RS-232C или двумя портами RS-232C.
• Безвинтовая вставная клеммная колодка (модель с 1 портом) и разъем D-Sub (модель с 2 портами) значительно сокращают объем работ по электромонтажу.
• В качестве протокола связи поддерживается беспротокольная связь.
• Максимальная скорость передачи данных составляет 230,4 кбит/с.Скорость передачи можно выбрать в соответствии с подключенными последовательными устройствами.
• Настройки резервируются и сохраняются в блоке сопряжения EtherCAT.Это облегчает ввод в эксплуатацию и техническое обслуживание.
• Монитор последовательной линии позволяет проверять состояние связи с последовательными устройствами в Sysmac Studio для простого и надежного запуска устройств.
| Вещь | Технические характеристики | |
|---|---|---|
| Количество портов | 1 | |
| коммуникационные порты | РС-422А/485 | |
| протокол связи | без протокола | |
| связь технические характеристики |
метод связи | Полудуплекс для двухпроводного соединения, полный дуплекс для четырехпроводное соединение |
| Сигнальные линии *1 | Две строки или четыре строки | |
| Скорость передачи [бит/с] *1 | 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 115 200 или 230 400 |
|
| Длина данных [бит] *1 | 7 или 8 | |
| Паритет *1 | Четное, нечетное или нет | |
| Стартовые биты [биты] | Всегда 1. | |
| Стоповые биты [биты] *1 | 1 или 2 | |
| Управление потоком *1 | Нет или управление Xon/Xoff | |
| Цель управления потоком *1 | Отправка/получение, только отправка или только получение | |
| Начальное значение сигнала RS *1 *2 | ВКЛ или ВЫКЛ | |
| Количество символов для определить конец *1 *3 |
от 0 до 10 000 (с шагом 0,1 символа)) 0: Конец не обнаружен. |
|
| Максимум коммуникаций расстояние [м] |
1200 *4 | |
| Конфигурация подключения | 1:Н Максимальное значение N равно 32. Вы можете переключаться между двухпроводным и четырехпроводным связи. |
|
| Способ обновления ввода/вывода | Только обновление Free Run | |
| Размер данных PDO [байт] *1 | Входы или выходы: 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76 или 80 |
|
| Параметр включения/выключения буферизации передачи *1 | Включено или отключено | |
| Функции для резервного копирования данных | При условии.*5 | |
| Настройка конечного сопротивления | Возможный | |
| Метод изоляции | Источник питания: трансформатор и оптрон Сигналы: цифровые изоляторы |
|
| Потребляемая мощность | • Подключен к модулю ЦП 1,65 Вт макс. • Подключен к коммуникационному соединителю 1,45 Вт макс. |
|
| Масса | 69 г макс. | |
| Ориентация установки и ограничения | Ориентация установки: • Подключен к модулю ЦПУ: Возможна вертикальная установка. • Подключен к коммуникационному соединителю: Возможно в 6 ориентациях. Ограничения: Ограничений нет. |
|
