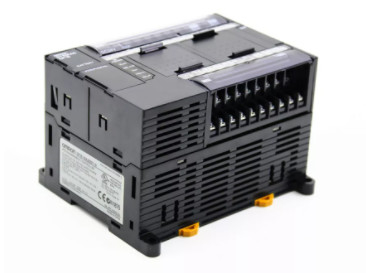

| Тип | Модели электропитания AC | Модели электропитания DC | |
|---|---|---|---|
| Модель | CP1E- [] [] [] S [] D [] - A CP1E- [] [] [] D [] - A |
CP1E- [] [] [] S [] D [] - D CP1E- [] [] [] D [] - D |
|
| Приложение | Установленный в панели | ||
| Размеры (× w × d h) | E/N/NA [] [] типа Блок C.P.U. с 10 пунктами I/O (CP1E-E10D [] - []): × *2 × *1 85mm 90mm 66 mm Блок C.P.U. с 14 или 20 пунктами I/O (CP1E- [] 14D [] - []/[] 20D [] - []): × *1 85mm *2 90mm × 86 mm Блок C.P.U. с 30 пунктами I/O (CP1E- [] 30D [] - []): × *2 × *1 85mm 90mm 130 mm Блок C.P.U. с 40 пунктами I/O (CP1E- [] 40D [] - []): × *2 × *1 85mm 90mm 150 mm Блок C.P.U. с 60 пунктами I/O (CP1E-N60D [] - []): × *2 × *1 85mm 90mm 195 mm Блок C.P.U. с 20 пунктами I/O и встроенным аналогом (CP1E-NA20D [] - []): × *1 85mm 90mm × *2 130 mm E/N/[] [] S (1) ТИПА Блок C.P.U. с 14 или 20 пунктами I/O (CP1E- [] 14SD [] - []/[] 20SD [] - []): × *1 79mm 90mm × *2 86 mm Блок C.P.U. с 30 пунктами I/O (CP1E- [] 30S (1) d [] - []): × *2 × *1 79mm 90mm 130 mm Блок C.P.U. с 40 пунктами I/O (CP1E- [] 40S (1) d [] - []): × *2 × *1 79mm 90mm 150 mm Блок C.P.U. с 60 пунктами I/O (CP1E- [] 60S (1) d [] - []): × *2 × *1 79mm 90mm 195 mm |
||
| Вес | Блок C.P.U. с 10 пунктами I/O (CP1E-E10D [] - []): 300g максимальное. Блок C.P.U. с 14 пунктами I/O (CP1E- [] 14 (s) d [] - []): 360g максимальное. Блок C.P.U. с 20 пунктами I/O (CP1E- [] 20 (s) d [] - []): 370g максимальное. Блок C.P.U. с 30 пунктами I/O (CP1E- [] 30 (s []) d [] - []): 600g максимальное. Блок C.P.U. с 40 пунктами I/O (CP1E- [] 40 (s []) d [] - []): 660g максимальное. Блок C.P.U. с 60 пунктами I/O (CP1E- [] 60 (s []) d [] - []): 850g максимальное. Блок C.P.U. с 20 пунктами I/O и встроенным аналогом (CP1E-NA20D [] - []): 680g максимальное. |
||
| Электрический trical спецификации ifica- tions |
Подача напряжения | 100 до 240 ВПТ 50/60 Hz | 24 VDC |
| Рабочий потенциал ряд |
85 до 264 ВПТ | 20,4 до 26,4 VDC | |
| Сила потребление |
15 VA/100 ВПТ максимальных. 25 VA/240 ВПТ максимальных. (CP1E-E10D [] - A [] 14 (S) D [] - A [] 20 (S) D [] - A) |
9 w максимальное (CP1E-E10D [] - d) 13 w максимальное (CP1E-N14D [] - D/N20D [] - d) |
|
| 50 VA/100 ВПТ максимальных. 70 VA/240 ВПТ максимальных. (CP1E-NA20D [] - A [] 30 (S []) D [] - A [] 40 (S []) D [] - A/N60 (S []) D [] - A) |
20 w максимальное. (CP1E-NA20D [] - D/N30 (S []) D [] - D/ N40 (S []) D [] - D/N60 (S []) D [] - D) *4 |
||
| Inrush настоящий | 120 ВПТ, 20 a для госпожи 8 максимальной для начального пуска на комнатной температуре 240 ВПТ, 40 a для госпожи 8 максимальной для начального пуска на комнатной температуре |
24 VDC, 30 a для госпожи 20 максимальной для начального пуска на комнатной температуре |
|
| Внешняя сила поставка *3 |
Не обеспеченный. (CP1E-E10D [] - A [] 14 (S) D [] - A [] 20 (S) D [] - A) 24 VDC, 300 мам (CP1E-NA20D [] - a [] 30D [] - a [] 40D [] - a [] 60D [] - a [] 30SDR-A/ [] 40SDR-A/[] 60SDR-A) |
Не обеспеченный | |
| Изоляция сопротивление |
20 MΩ MIN. (на 500 VDC) между внешние терминалы AC и терминалы GR |
За исключением между течения DC основных и DC вторичное течение |
|
| Диэлектрик прочность |
2 300 ВПТ 50/60Hz на 1 минута между AC утечка внешних и GR терминалов настоящая: 5 мам максимальных. |
За исключением между течения DC основных и DC вторичное течение |
|
| Выключение время обнаружения |
10 госпожа MIN. | 2 госпожа MIN. | |
| Appli- катион envi- Рон значенный |
Окружающий работать температура |
°C 0 до 55 | |
| Окружающая влажность | 10% до 90% | ||
| Атмосфера | Отсутствие коррозионного газа. | ||
| Окружающее хранение температура |
°C -20 до 75 (исключая батареи) | ||
| Высота | 2 000 m максимальный. | ||
| Степень загрязнения | 2 или более менее: IEC 61010-2-201 встреч. | ||
| Сопротивление шума | 2 kV на линии электропитания (соответствует IEC61000-4-4.) | ||
| Перенапряжение категория |
Категория II: IEC 61010-2-201 встреч. | ||
| Невосприимчивость EMC Уровень |
Зона b | ||
| Вибрация сопротивление |
Соответствует JIS 60068-2-6. 5 до 8,4 Hz с 3,5 mm амплитуды, 8,4 до 150 Hz Ускорение 9,8 m/s2 на минута 100 в направлениях x, y, и z (10 стреловидностях 10 минуты каждое = 100 минимальных итогов) |
||
| Сопротивление удара | Соответствует JIS 60068-2-27. 147 m/s2, 3 раза в направлениях x, y, и z |
||
| Терминальный блок | Зафиксированный (не съемный) | ||
| Терминальный размер винта | M3 | ||
| Применимые стандарты | Соответствует директиве EC | ||
| Зазмеление метода | Земля до 100 Ω или более менее. | ||
