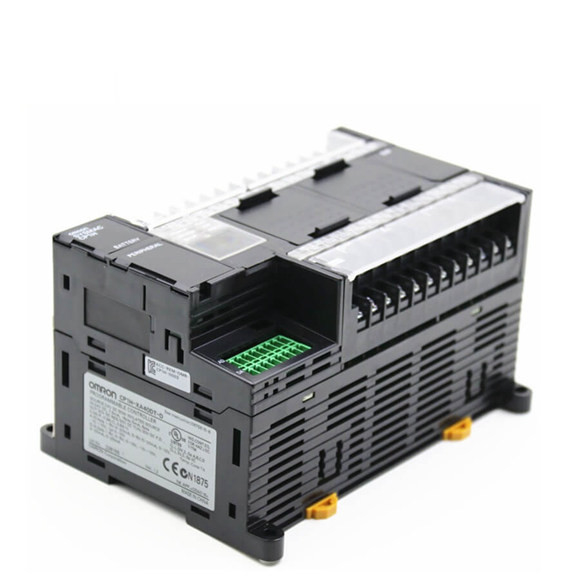

PLC CP1H Omron
>
|
|
| Место происхождения | China/JAPAN |
| Фирменное наименование | OMRON |
| Номер модели | CP1H-XA40DT-D-SC |
Модуль C.P.U. регулятора логики серии электроники CP1 Omron микро- Programmable, встроенные сетноые-аналогов терминалы I/O & USB + 2 порта варианта, 40 пунктов: 24 выхода inputs/16-NPN (транзистора тонуть), 320 емкостей I/O максимальных, 24 VDC
Просматривайте все продукты Omron
| Модели | Блоки C.P.U. CP1H-XA | Блоки C.P.U. CP1H-X | Блоки C.P.U. CP1H-Y | |||
| @@@-@ CP1H-XA | @@@-@ CP1H-X | @@@-@ CP1H-Y | ||||
| Метод контроля | Метод хранят программы | |||||
| Метод управлением I/O | Циклическая развертка с немедленный освежать | |||||
| Язык программы | Диаграмма лестницы | |||||
| Блоки функции | Максимальное число определений блока функции: 128 максимальных чисел примеров: 256 языков годных к употреблению в определениях блока функции: Диаграммы лестницы, составленный текст (ST) | |||||
| Длина инструкции | 1 до 7 шагов в инструкцию | |||||
| Инструкции | Приблизительно 500 (коды функции: 3 числа) | |||||
| Время выполнения инструкции | Основные инструкции: 0,10 инструкции госпожи MIN. особенных: 0,15 госпожи MIN. | |||||
| Общая длительность процесса | 0,7 госпожи | |||||
| Емкость программы | шаги 20K | |||||
| Количество задач | 288 (32 циклических задачи и 256 задач прерывания) | |||||
| Максимальный номер подпрограммы | 256 | |||||
| Максимальный номер скачки | 256 | |||||
| Биты работы | 8 192 бита (512 слова): W0.00 к зоне W511.15 (W0 к W511) CIO: 37 504 бита (2 344 слова): CIO 3800,00 к CIO 6143,15 (3800 CIO к CIO 6143) | |||||
| Зона TR | 16 битов: TR0 к TR15 | |||||
| Зона ожидания | 8 192 бита (512 слова): H0.00 к H511.15 (H0 к H511) | |||||
| Область AR | Доступный только для чтения (Писать-запрещенный): 7168 битов (448 слов): A0.00 к прочитанному A447.15 (A0 к A447)/пишут: 8192 бита (512 слова): A448.00 к A959.15 (A448 к A959) | |||||
| Таймеры | 4 096 битов: T0 к T4095 | |||||
| Счетчики | 4 096 битов: C0 к C4095 | |||||
| DM зоны | 32 Kwords: D0 к D32767 | |||||
| Зона регистра данных | 16 регистров (16 битов): DR0 к DR15 | |||||
| Индексируйте зону регистра | 16 регистров (32 бита): IR0 к IR15 | |||||
| Зона флага задачи | 32 флага (32 бита): TK0000 к TK0031 | |||||
| Память трассировки | 4 000 слов (500 образцов для максимума данным по трассировки 31 бита и 6 слов.) | |||||
| Кассета памяти | Особенную кассету памяти (CP1W-ME05M) можно установить. Примечание: Смогите быть использовано для подпорок и автоматическ-начальной загрузки компьютера программы. | |||||
| Функция часов | Поддержанный. Точность (ежемесячное отступление): минута -4,5 к минуте -0,5 (температура окружающей среды: 55°C), - минута 2,0 к минуте +2,0 (температура окружающей среды: 25°C), минута -2,5 к минуте +1,5 (температура окружающей среды: 0°C) | |||||
| Подпорка памяти | Флэш-память: Программы для пользователя, параметры (как установка PLC), данные по комментария, и всю зону в СМ можно сохранить к флэш-памяти как исходные величины. Резервное батарейное питание: Зона ожидания, DM зоны, и встречные значения (флаги, PV) деланы резервную копию батареей. | |||||
| Срок службы батареи | 5 лет на 25°C. (используйте батарею замены не позднее 2 лет изготовления.) | |||||
| Встроенные терминалы входного сигнала | 40 (24 входного сигнала, 16 выходов) | 20 (12 входного сигнала, 8 выходов) входных сигналов водителя на линии: 2 оси для выходов водителя на линии участков a, b, и z: 2 оси для CW и CCW | ||||
| Количество connectable блоков расширения (I/O) | Блоки I/O расширения CP: 7 максимальное; блоки I/O CJ-серий особенные или автобус C.P.U. блоки: 2 максимальное. | |||||
| Максимальное число пунктов I/O | 320 (40 построенное в + 40 в блок расширения (I/O) „7 блоков) | 300 (20 построенное в + 40 в блок расширения (I/O) „7 блоков) | ||||
| Входные сигналы прерывания | 8 входных сигналов (, который делят входными сигналами внешнего прерывания (встречным режимом) и входными сигналами быстр-ответа.) | 6 входных сигналов (, который делят входными сигналами внешнего прерывания (встречным режимом) и входными сигналами быстр-ответа.) | ||||
| Режим входного сигнала прерывания встречный | 8 входных сигналов (частота ответа: 5 КГц максимальный для всех входных сигналов прерывания), bitsUp 16 или вниз счетчиков | 6 входных сигналов (частота ответа: 5 КГц максимальный для всех входных сигналов прерывания), bitsUp 16 или вниз счетчиков | ||||
| входные сигналы Быстр-ответа | 8 пунктов (ширина входного импульса MIN.: госпожа 50 максимальная) | 6 пунктов (ширина входного импульса MIN.: госпожа 50 максимальная) | ||||
| Запланированные прерывания | 1 | |||||
|
Высокоскоростные счетчики |
4 входного сигнала: Дифференциальные участки (4x), 50 КГц или Однофазный (ИМП ульс плюс направление, up/down, инкремент), 100 КГц Ряд значения: 32 бита, линейных прерывания режима или режима кольца: Сравнение планового объема или сравнение ряда |
2 входного сигнала: Дифференциальные участки (4x), 500 КГц или однофазных, 1 входные сигналы MHz and2: Дифференциальные участки (4x), 50 КГц или однофазных (ИМП ульс плюс направление, up/down, инкремент),
100 КГц Ряд значения: 32 бита, линейных прерывания режима или режима кольца: Сравнение планового объема или сравнение ряда |
||||
| Встроенные сетноые-аналогов терминалы I/O | 4 ввода аналога и 2 аналогового выхода | Никакие | ||||
| Сетноой-аналогов контроль | 1 (устанавливающ ряд: 0 до 255) | |||||
| Внешний ввод аналога | 1 входной сигнал (разрешение: 1/256, ряд входного сигнала: 0 до 10 v), не изолированный | |||||
