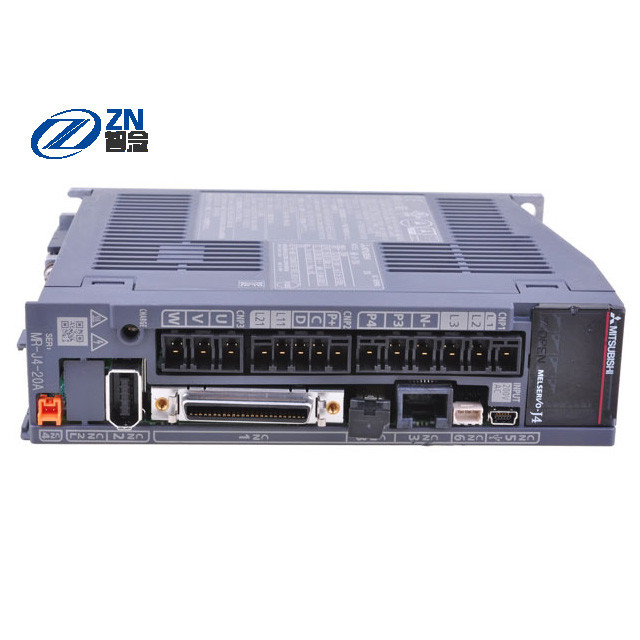

тип высокая эффективность привода сервопривода 200V Мицубиси стандартный MR-J4-20A

MR-J4-20A

Описание

• Изготовитель: Mitsubishi Electric

• Продукт нет: MR-J4-20A

• Имя серии: MELSERVO-J4 усилитель сервопривода серии 1-Axis

• Интерфейс команды: Общецелевой интерфейс

• Класс напряжения тока: 200V

• Требуемая производительность мотора [KW]: 0,2

• Имя формы усилителя сервопривода: MR-J4-20A

• Выход: -

• Расклассифицированное напряжение тока: Трехфазное AC170 v

• Расклассифицированное настоящее [a]: 1,5

• Главная потребляемая мощность цепи: -

• Напряжение тока и частота (примечание 1): Трехфазное или однофазное AC200 v | 240 v, 50 Hz/60 Hz

• Расклассифицированное настоящее (примечание 14) [a]: 1,5

• Позволяемое качание напряжения: Трехфазное или однофазное AC170 v | 264 v

• Позволяемая зыбкость частоты: Внутри ± 5%

• Входной сигнал электропитания управляемой схемы: -

• Напряжение тока и частота: Однофазное AC200 v | 240 v, 50 Hz/60 Hz

• Расклассифицированное настоящее [a]: 0,2

• Позволяемое качание напряжения: Однофазное AC170 v | 264 v

• Позволяемая зыбкость частоты: Внутри ± 5%

• Расход энергии [w]: 30

• Интерфейс для силы: ± 10% DC24 v (необходимая настоящая емкость: включая 0,5 a (сигнал соединителя CN8))

• метод контроля: Система управлением и регулированием по току синусоидальной волны PWM

• Допустимая регенеративная сила: -

• Резистор усилителя сервопривода встроенный регенеративный (примечание 2, 3) [w]: 10

• Внешний регенеративный резистор (стандартный аксессуар) (примечание 2, 3, 11, 12) [w] -

• Динамический тормоз: Встроенный (примечание 4)

• Функция связи: USB: соединение с персональным компьютером (Г-НОМ корреспонденцией Configurator2)

• RS-422/RS-485: 1 до 32 оси: связь n (примечание 10)

• ИМП ульс выхода кодировщика: Корреспонденция (ИМП ульс ABZ-участка)

• Аналоговый монитор: канал 2

• Режим контроля положения: -

• Максимальная частота входного импульса: 4 Mpulses/s (приемник), 200 kpulses времени дифференциальный/s (когда открытый сборник)

• Располагать ИМП ульс обратной связи: Разрешение кодировщика (разрешение согласно с мотор сервопривода 1) вращения: бит 22

• Увеличение ИМПа ульс команды: Электронная шестерня a/двойник b a = 1 | 16777215, b = 1 | 16777215,1/10

• Располагать полную установку ширины: 0 ИМПов ульс | ИМПы ульс ± 65535 (блок ИМПа ульс команды)

• Чрезмерная ошибка: вращение ± 3

• Предел вращающего момента: Установки или набор параметра внешним вводом аналога (DC0 v | + 10 v/максимальный вращающий момент)

• Режим управления скоростью: -

• Ряд управления скоростью: Сетноая-аналогов команда скорости 1: 2000, внутренняя команда скорости 1: 5000

• Сетноой-аналогов входной сигнал команды скорости: DC0 v | ± 10 v/проектная скорость (скорость вращения на 10 v можно изменить в [Pr. PC12])

• Тариф изменения скорости: ± 0,01% или более менее (изменение нагрузки: 0% до 100%), 0% (зыбкость силы: ± 0,2% ± 10%) или более менее: единственный (° c ± 10 c ° температуры окружающей среды 25) когда сетноая-аналогов команда скорости

• Предел вращающего момента: Установки или набор параметра внешним вводом аналога (DC0 v | + 10 v/максимальный вращающий момент)

• Режим контроля вращающего момента: -

• Сетноой-аналогов входной сигнал команды вращающего момента: DC0 v | ± 8 v/максимальный вращающий момент (входное комплексное сопротивление: kO 10 | kO 12)

• Ограничения в скорости: Установки или набор параметра внешним вводом аналога (DC0 v | ± 10 v/проектная скорость)

• Располагая режим: -: Не-уступчивый (примечание 17)

• Полно-закрытый контроль: -: двухпрободный метод связи (примечание 9)

• Интерфейс кодировщика конца машины: -: Связь Мицубиси высокоскоростная серийная

• Функция сервопривода: -: Предварительная регулировка подавления вибрации, приспособительный фильтр, крепкий фильтр, автоматическ-настраивая, регулировка одн-касания, жесткая функция привода, функция рекордера привода, функции машины диагностические, функция монитора силы, супер управление трассировки (примечание 15), потерянная корректирующая функция движения (примечание 15)

• Защитная функция: -: Выключение перегрузок по току, регенеративное выключение перенапряжения, выключение перегрузки (электронный восходящий поток теплого воздуха), предохранение от мотора сервопривода перегревая, предохранение от ошибки кодировщика, регенеративное предохранение от ошибки, предохранение от недонапряжения, мгновенное предохранение от отказа источника питания, предохранение от overspeed, чрезмерное предохранение от ошибки, обнаружение магнитного поляка и защита, линейное предохранение от ошибки servocontrol

• Особенность безопасности: -: STO (IEC/EN 61800-5-2)

• Безопасное представление: -

• Стандарты аттестации третьей стороны: Категория 3 PL e ISO 13849-1 EN, IEC 61508 SIL 3, CL 3 EN 62061 SIL, EN 61800-5-2 (примечание 20)

• Представление ответа: госпожа 8 или более менее (входной сигнал STO? выключение энергии)

• Входной сигнал ИМПа ульс теста (STO) (примечание 7): Интервал ИМПа ульс теста: 1 Hz | 25 Hz, нерабочее время ИМПа ульс теста: До 1 госпожа

• Предполагаемое среднее опасное время отказа (MTTFd): MTTFd? 100 [год] (314a)

• Диагностический охват (DC): DC = средний (средство), 97,6 [%]

• Средняя вероятность опасного отказа (PFH): PFH = 6,4 × 10 -9 [1/h]

• Международное соответствие: -: Корреспонденция к международным стандартам и законам, pageplease стандартов уступчивому сослаться на.

• Структура (ранг защиты) -: Само-охлаждать, открытый (IP20)

• Установка контакта: -

• Трехфазный входной сигнал электропитания: Да

• Однофазный входной сигнал электропитания: Да

• Условия окружающей среды: -

• Температура окружающей среды: Деятельность: 0 ° c | 55 ° c (отсутствие замерзать), хранения: -20 ° c | 65 ° c (отсутствие замерзать)

• Окружающая влажность: Деятельность/хранение: RH 90% или более менее (не-конденсирующ)

• атмосфера: Внутри помещения (отсутствие сразу солнечного света), что никакие коррозионный газ, огнеопасный газ, туман масла, пыль и грязь

• высота: Над уровнем моря 2000 m или более менее (примечание 18)

• Сопротивляемость при колебательном движении: 5,9 m/s 2, 10 Hz | 55 Hz (x, y, z каждое направление)

• Вес: 0,8 kg

• Грузя вес: 2 Kg
