| Место происхождения | China/JAPAN |
| Фирменное наименование | Omron |

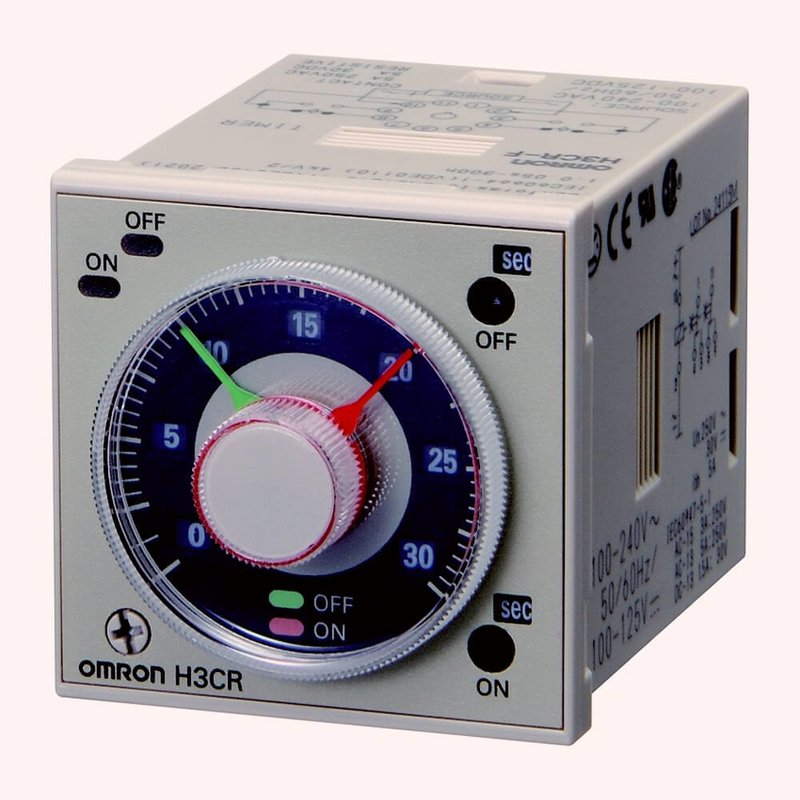

| Номер модели | H3CR-F8 |
• Широкие ряды электропитания высоковольтных 100 до 240 VAC/100 к 125 VDC и VAC/12 низшего напряжения 24 до 48 к 48 VDC.
• НА и нерабочие времена могут быть установленными независимо и поэтому сочетания из длиной НА или нерабочее время и короткие установки OFF- или ONtime возможны.
• 24 диапазон времени от 0,05 s до 300 h в зависимости от модели, который нужно использовать.
• Модели с фликером НА начале или фликером С начала доступны.
• Легкие проверки последовательности через мгновенные выходы для нул рядов значения набора в любое время.
• Длина, панел-устанавливанный с гнездом, 80 mm или более менее.
• 11 8 штыря моделей штыря и доступны.
| Расклассифицированное напряжение тока электропитания | 100 до 240 ВПТ 50/60 Hz пульсация 20% 100 до 125 VDC максимальное (если электропитание включает однофазный сетевой выпрямитель), то |
|---|---|
| Ряд позволяемого напряжения тока переменный | 85 до 110% напряжения тока электропитания |
| Расход энергии | Приблизительно 10 VA (на 240 ВПТ) Приблизительно 2,1 w (на 240 ВПТ) |
| Переустановленное напряжение тока | 10% максимальное расклассифицированной подачи напряжения |
| Количество диапазонов времени | 18 |
| Режим деятельности | Фликер С начала |
| Выход контроля (тип) | Регламент: DPDT |
| Выход контроля (выход контакта) | Активная нагрузка: 250 ВПТ 5 a (cosφ=1)/5 a на 30 VDC Минимальная применимая нагрузка: 10 мам на 5 VDC (уровне отказа: Значение ссылки p) |
| Работая переустановить | Деятельность регламента/возврат или Само-возврат регламента |
| Температурная амплитуда температуры окружающей среды | Работать: ℃ -10 до 55 (без замороженности) Хранение: ℃ -25 до 65 (без замороженности) |
| Окружающий ряд влажности | Работать: 35 до 85% |
| Точность работая времени | ±0.2% FS максимальное. госпожа ±10 ±0.2% в ряде 1,2 s и 3 s |
| Устанавливать ошибку | Госпожа ±5% FS ±50 максимальная. |
| Переустановленное время | 0,1 s максимального. |
| Влияние напряжения тока | ±0.2% FS максимальное. госпожа ±10 ±0.2% в ряде 1,2 s и 3 s |
| Влияние температуры | ±1% FS максимальное (госпожа ±10 ±1% в ряде 1,2 s и 3 s) |
| Сопротивление изоляции | 100 MΩ MIN. (на 500 VDC) |
| Диэлектрическая прочность | Между настоящими частями нося металла и не-настоящими частями нося металла: 2 000 ВПТ 50/60 Hz 1 минута Между выходными терминалами контроля и работая цепью: 2 000 ВПТ 50/60 Hz 1 минута Между контактами различной полярности: 2 000 ВПТ 50/60 Hz 1 минута Между не-непрерывными контактами: 1 000 ВПТ 50/60 Hz 1 минута |
| Импульс выдерживает напряжение тока | Между терминалами силы: 5 kV Между настоящими терминалами нося и, который подвергли действию не-настоящими частями нося металла: 5 kV |
| Невосприимчивость шума | ±1.5 kV (между терминалами силы), шум прямоугольной волны имитатором шума (шириной ИМПа ульс: 100 µs ns/1, 1 подъем ns) |
| Статическая невосприимчивость | Mulfunction: 8 kV, разрушение: 15 kV |
| Сопротивляемость при колебательном движении | Разрушение: 10 до 55 Hz, 0,75 mm одиночной амплитуды каждого в 3 направлениях для 2 h Неисправность: 10 до 55 Hz, 0,5 mm одиночной амплитуды каждого в 3 направлениях на минута 10 |
| Сопротивление удара | Разрушение: 980 m/s2, 3 раза каждое в 6 направлениях Неисправность: 98 m/s2, 3 раза каждое в 6 направлениях |
| Продолжительность жизни (выход реле) | Электрический: 100 000 деятельност MIN. (5 a на 250 ВПТ, активной нагрузке на 1800 operations/h) Механический: 20 миллионов деятельность MIN. (под нулевой нагрузкой на 1 800 operations/h) |
| Степень защиты | IP40 (поверхность панели) |
| Соединяясь метод | гнездо круга 8-pin |
| Вес | Приблизительно 100 g |
